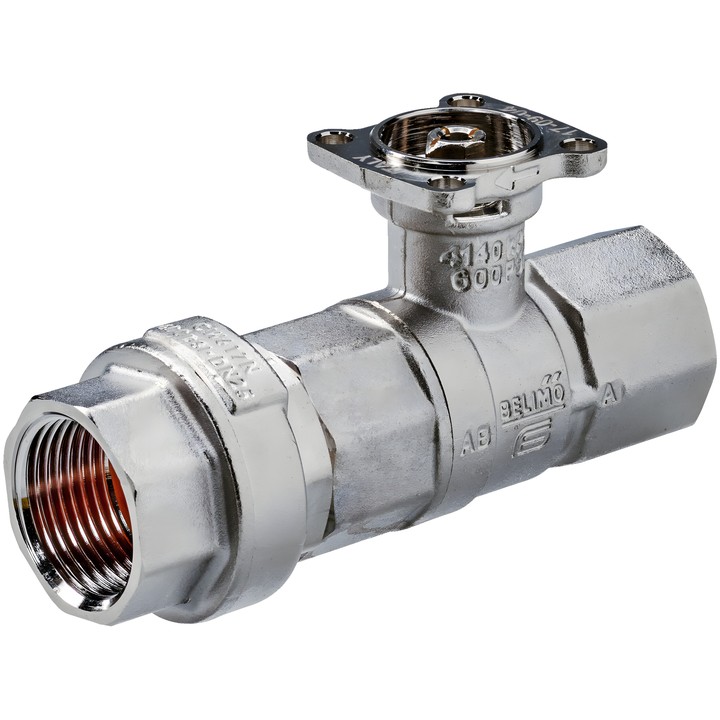

Belimo R225FL-J - vanne PI de limitation de débit à 2 voies

Belimo R225FL-J – données techniques

Vanne à boisseau sphérique à 2 voies avec limiteur de débit PI intégré, conçue pour les installations hydrauliques fermées. Dans la plage de pression différentielle de 20...280 kPa, le limiteur maintient un débit constant lorsque la vanne est ouverte à 90°.

• Diamètre nominal : DN 25 ; pression nominale : PN 25.
• Raccordement : filetage femelle Rp 1".
• Débit nominal V'nom : 3600 l/h (1.00 l/s).
• Fluide : eau ; température du fluide : 2...60°C [36...140°F].
• Pression différentielle : ∆p 20...280 kPa ; 50 kPa recommandés pour un fonctionnement silencieux.
• Pression de fermeture : 520 kPa.
• Étanchéité : étanche aux bulles d’air, classe de fuite A (EN 12266-1).
• Corps et tige : laiton nickelé ; élément de fermeture : laiton chromé.
• Angle de rotation : 90°.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige. Ne pas monter avec la tige orientée vers le bas. Respecter le sens d’écoulement indiqué par la flèche sur le corps.
