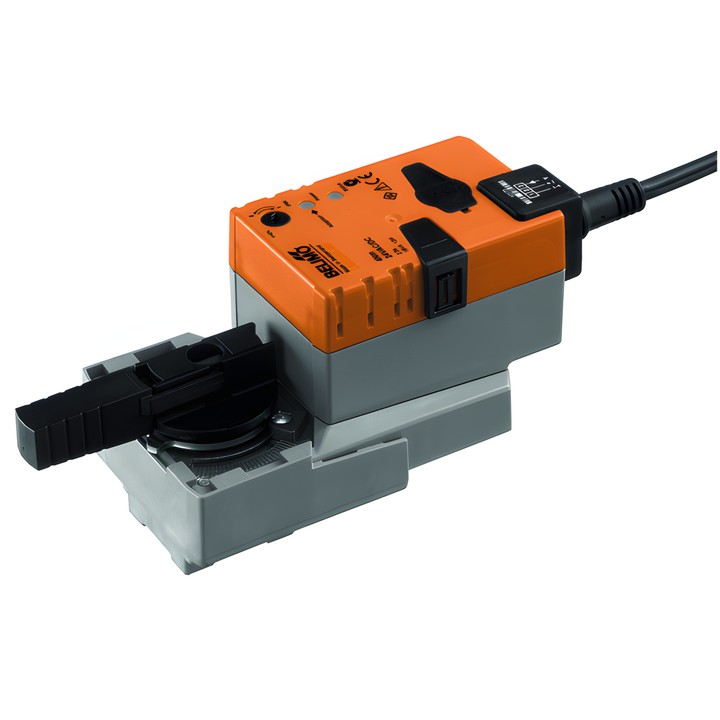

Belimo LRQ24A-SZ - servomoteur rotatif pour vannes à boisseau sphérique

Servomoteur rotatif Belimo LRQ24A-SZ

Le LRQ24A-SZ est un servomoteur modulant pour vannes à boisseau sphérique, destiné aux installations fixes de chauffage, ventilation et climatisation. Le signal de commande Y détermine la position de la vanne, tandis que la tension U sert à indiquer électriquement la position et peut être utilisée comme signal de commande pour d’autres servomoteurs.

Caractéristiques et spécifications principales

• Couple : 4 Nm ; temps de course : 9 s / 90°.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de fonctionnement du signal de commande Y : 0.5...10 V ; signal de retour de position U : 0.5...10 V.
• Puissance absorbée en fonctionnement : 13 W ; en position de repos : 2 W ; puissance de dimensionnement des câbles : 23 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur de position mécanique amovible.
• Angle de rotation réglable avec butées mécaniques ; adaptation manuelle ou automatique à la première mise sous tension.
• Indice de protection IEC/EN : IP54 ; indice de protection NEMA/UL : NEMA 2.
• Température ambiante : -30...40°C [-22...104°F].

Le servomoteur se monte directement sur la vanne à boisseau sphérique à l’aide d’une seule vis centrale. La position de montage par rapport à la vanne peut être choisie par incréments de 90°. Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée.
