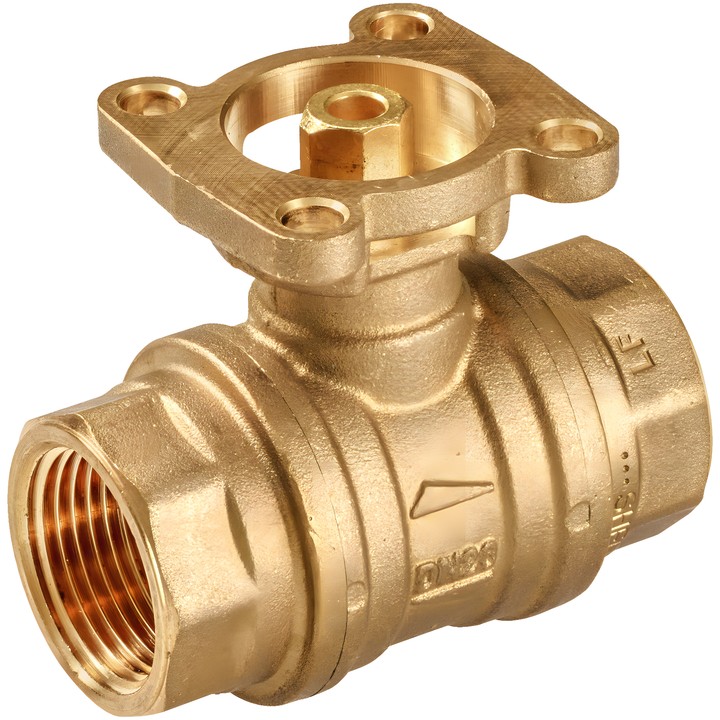

Belimo R232PW-Q - vanne à boisseau sphérique 2 voies pour eau potable

Belimo R232PW-Q – vanne à boisseau sphérique pour eau potable

Vanne à boisseau sphérique 2 voies Ouverture/Fermeture avec filetage femelle, conçue pour les installations fixes d’eau potable. L’ouverture s’effectue en tournant dans le sens inverse des aiguilles d’une montre et la fermeture dans le sens des aiguilles d’une montre.

Caractéristiques et spécifications principales

• DN 32 ; raccord Rp 1 1/4", filetage femelle selon ISO 7-1.
• PN 25 ; Kvs 63 m³/h.
• Fluide : eau potable ; température du fluide : 5...100°C [41...212°F].
• Pression de fermeture : ∆ps 1600 kPa ; pression différentielle pour DN 32 : ∆pmax 170 kPa.
• Angle de rotation : 90°.
• Étanchéité : étanche aux bulles d’air, classe d’étanchéité A.
• Certifications pour l’eau potable : ACS, DVGW, KIWA, PZH, WRAS, ÜA.
• Corps et tige : laiton CW511L, sans plomb et résistant à la dézincification (ISO 6509) ; élément de fermeture : laiton CW511L chromé ; joint de tige : EPDM ; siège : PTFE.

Instructions de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige. Ne pas installer avec la tige orientée vers le bas. Selon la recommandation du fabricant, la vanne doit être actionnée au moins une fois par semaine.
