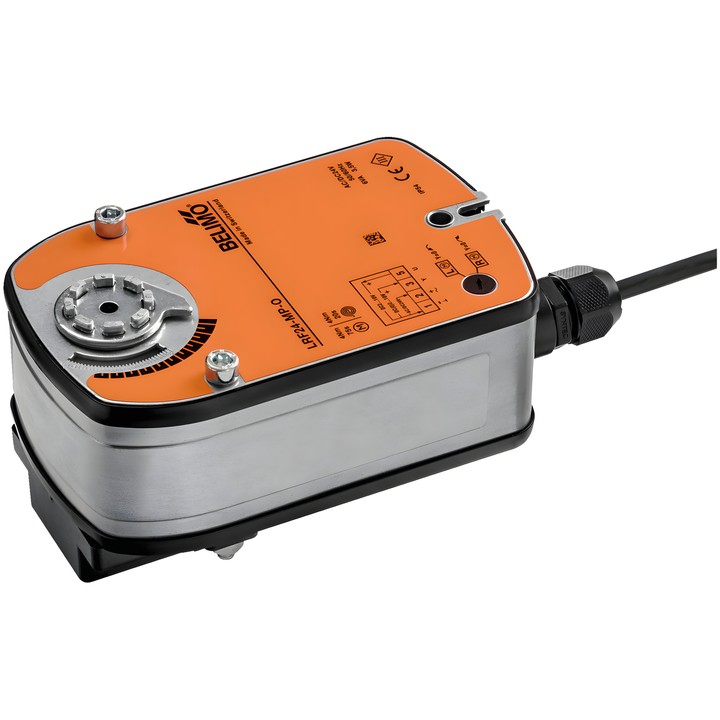

Belimo LRF24-MP – servomoteur rotatif avec fonction de sécurité
Le servomoteur est conçu pour les vannes à bille. Il peut fonctionner avec un signal de commande analogique Y ou recevoir un signal de commande numérique via MP-Bus. En cas d’interruption de l’alimentation, le ressort ramène la vanne en position de sécurité : NC, vanne fermée (A–AB = 0%).
Caractéristiques et paramètres principaux
- Couple du moteur et de la fonction de sécurité : 4 Nm.
- Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
- Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
- Commande modulante et communication MP-Bus ; 8 nœuds MP-Bus maximum.
- Temps de course du moteur : 75 s / 90° ; temps de course réglable : 75...300 s.
- Temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
- Consommation en fonctionnement : 6 W ; à l’arrêt : 2.5 W ; puissance de dimensionnement du câblage : 10 VA.
- Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
- Indice de protection : IP54 ; température ambiante : -30...50°C.
- Indicateur mécanique de position ; adaptation de la plage de réglage à la première mise sous tension.
- Possibilité de raccorder un capteur passif, un capteur actif ou un contact de commutation et de transmettre son signal via MP-Bus.
Le servomoteur se monte directement sur la vanne à bille à l’aide d’une vis. Son orientation par rapport à la vanne se choisit par pas de 90°.
