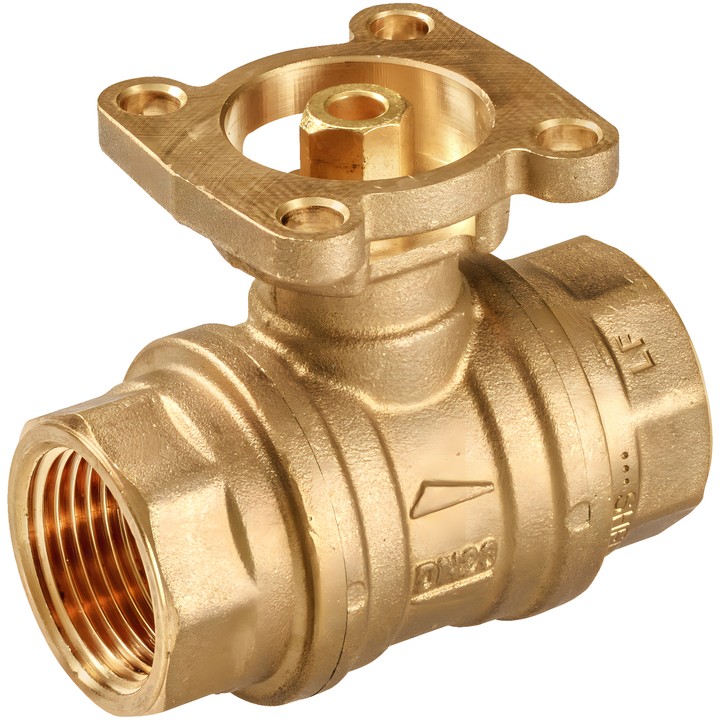

Belimo R240PW-R - vanne à boisseau sphérique 2 voies pour eau potable

Belimo R240PW-R – vanne à boisseau sphérique pour eau potable

Vanne à boisseau sphérique 2 voies tout ou rien destinée aux installations fixes d’eau potable. La vanne est actionnée par un servomoteur rotatif commandé par un signal tout ou rien.

Caractéristiques et spécifications principales

• Diamètre nominal : DN 40 ; pression nominale : PN 25.
• Raccordement : filetage intérieur Rp 1 1/2" conforme à ISO 7-1.
• Coefficient de débit : Kvs 100 m³/h.
• Fluide : eau potable ; température du fluide : 5...100°C [41...212°F].
• Pression de fermeture : ∆ps 1600 kPa ; pression différentielle maximale pour DN 32...40 : ∆pmax 170 kPa.
• Classe d’étanchéité A – vanne étanche aux bulles d’air.
• Corps et tige : laiton CW511L sans plomb, résistant à la dézincification (ISO 6509) ; élément obturateur en même laiton, chromé.
• Joint de tige : EPDM ; siège : PTFE.
• Certifications pour l’eau potable : ACS, DVGW, KIWA, PZH, WRAS, ÜA.

Consignes de montage et d’exploitation

Le montage est autorisé avec la tige en position verticale ou horizontale ; le montage avec la tige orientée vers le bas est interdit. La vanne doit être manœuvrée au moins une fois par semaine afin de ne pas altérer la qualité et la fonctionnalité de l’eau potable.
