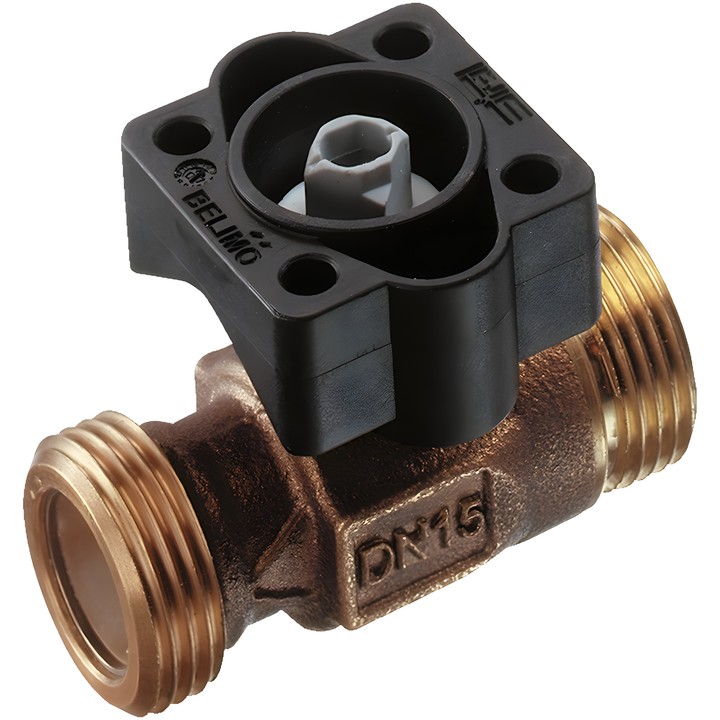

Belimo R404DK - vanne de régulation à boisseau sphérique 2 voies

Belimo R404DK – vanne de régulation à boisseau sphérique

Vanne 2 voies avec orifice de régulation pour systèmes hydrauliques ouverts et fermés. La fiche technique indique également une utilisation pour la régulation modulante côté eau sanitaire dans les installations de chauffage urbain ; l’eau potable chauffée est autorisée sur demande.

Principales caractéristiques techniques

• Type : R404DK ; DN 10 ; PN 40.
• Raccordement de tuyauterie : filetage mâle G 3/4" selon ISO 228-1.
• Kvs : 0.3 m³/h.
• Fluide : eau, eau avec max. 50% vol. de glycol ; eau potable sur demande.
• Température du fluide : 2...130°C [36...266°F]. La plage admissible peut être limitée par le type d’actionneur.
• Pression différentielle : ∆pmax 400 kPa ; pression de fermeture : 1400 kPa.
• Caractéristique de débit : à pourcentage égal, optimisée dans la plage d’ouverture.
• Étanchéité : étanche aux bulles d’air, classe d’étanchéité A (EN 12266-1).
• Corps de vanne : bronze rouge à faible teneur en plomb (CuSn4Zn6Pb3) ; obturateur et tige : acier inoxydable.
• Angle de rotation : 90° ; plage de fonctionnement : 15...90°.

La vanne est actionnée par un servomoteur rotatif. Respecter le sens d’écoulement indiqué par la flèche sur le corps ; le montage avec la tige orientée vers le bas n’est pas autorisé.
