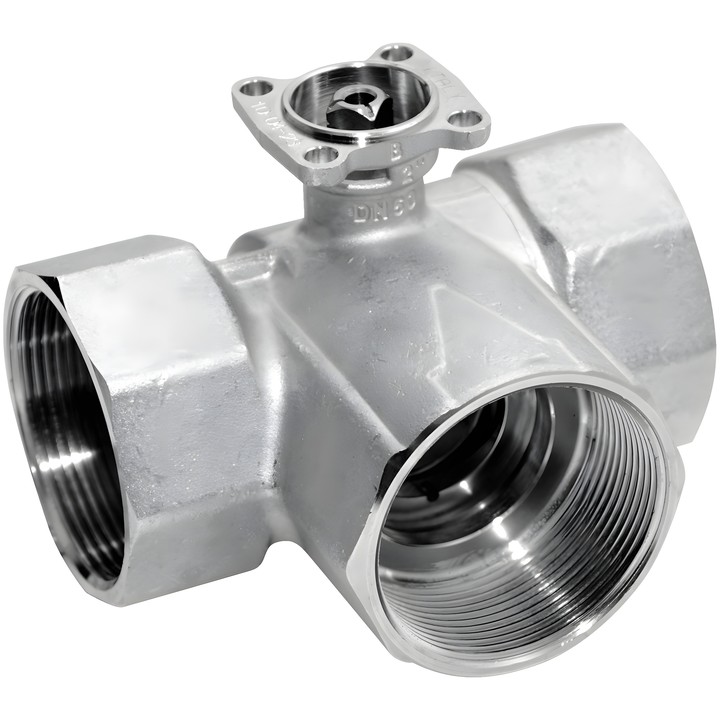

Belimo R3032-BL2 - Vanne à boisseau sphérique de commutation 3 voies DN 32

Belimo R3032-BL2 – vanne à boisseau sphérique de commutation

Vanne 3 voies avec passage en L, conçue pour les fonctions de commutation et de régulation tout ou rien côté eau des installations de ventilation et de chauffage. Pour circuits d’eau ouverts et fermés. La vanne est actionnée par un servomoteur rotatif commandé par un signal tout ou rien.

Caractéristiques principales

• DN 32 ; filetage femelle Rp 1 1/4" selon ISO 7-1 ; PN 40.
• Kvs 9 m³/h ; ps 1600 kPa.
• Fluide : eau ou eau contenant au maximum 50 % vol. de glycol ; température du fluide -10...100°C [14...212°F].
• Pression différentielle maximale ∆pmax 350 kPa ; pression de fermeture ∆ps 500 kPa. Pour un fonctionnement silencieux : 200 kPa.
• Étanchéité : étanche aux bulles, classe de fuite A (EN 12266-1).
• Angle de rotation 90°. Corps en laiton nickelé, élément de fermeture en laiton chromé, joint d’axe : joint torique EPDM.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à l’axe ; le montage avec l’axe orienté vers le bas est interdit. Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou de prolonger le col de la vanne. La température admissible du fluide peut dépendre du type de servomoteur ; les limites sont indiquées dans les fiches techniques correspondantes des servomoteurs.
