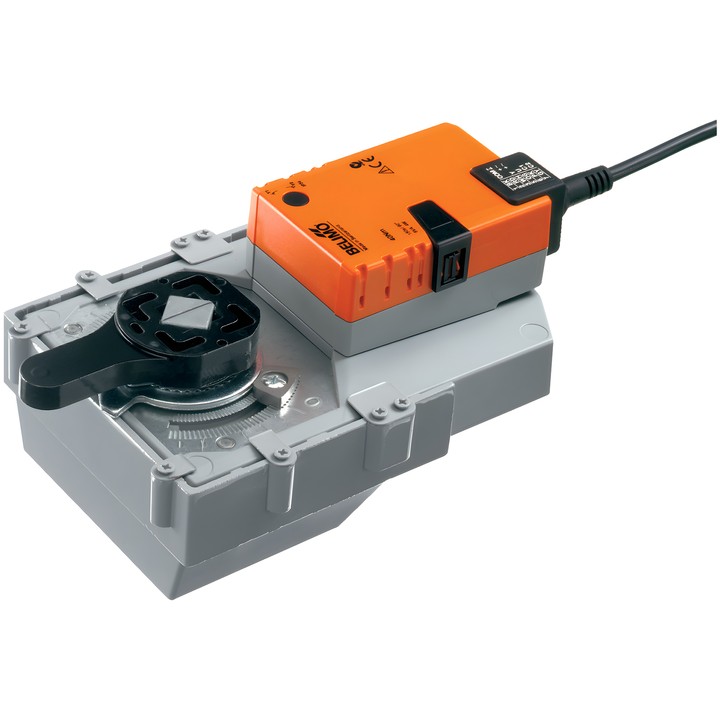

Belimo GR230A-7 – servomoteur rotatif pour clapets

Servomoteur rotatif électronique pour clapets, conçu pour une commande Ouverture/Fermeture. Il permet un montage direct sur le clapet ; la position de montage par rapport à celui-ci peut être choisie par pas de 90°.

Caractéristiques et paramètres principaux

• Couple : 40 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz ; plage de tension : AC 85...265 V.
• Temps de course : 150 s / 90°.
• Puissance absorbée en fonctionnement : 5 W ; en position de repos : 2 W ; puissance de dimensionnement des câbles : 9 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm².
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position intégré.
• Réglage de l’angle de rotation au moyen de butées mécaniques de fin de course.
• Bride de raccordement : F07.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C ; humidité ambiante : max. 95% RH, sans condensation.
• Poids : 2.2 kg.

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. Le fonctionnement en parallèle est possible, sous réserve de tenir compte des données de puissance.
