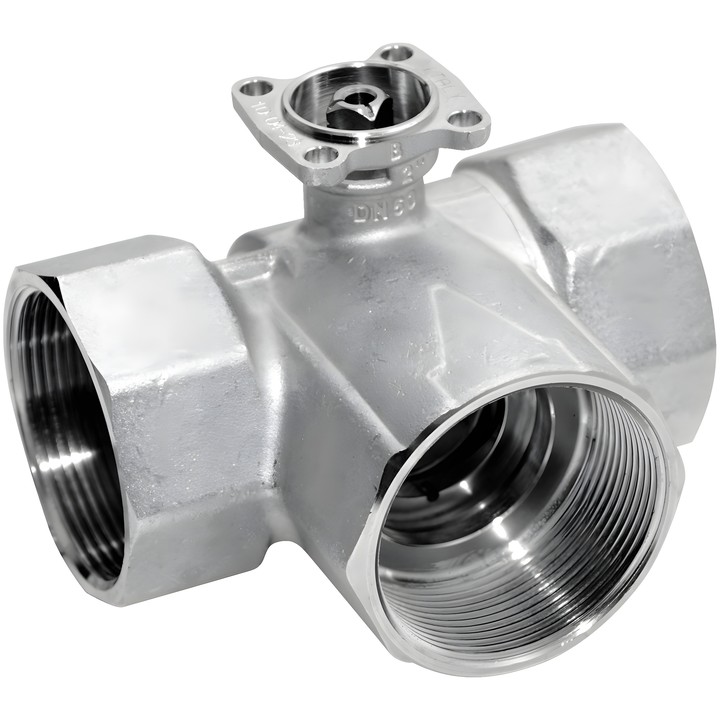

Belimo R3032-BL3 - vanne à boisseau sphérique de commutation 3 voies

Belimo R3032-BL3 – vanne à boisseau sphérique de commutation

Vanne 3 voies à passage en L, conçue pour la commutation et la commande tout ou rien côté eau des installations de ventilation et de chauffage, dans des circuits d’eau ouverts et fermés. La vanne est actionnée par un servomoteur rotatif commandé par un signal tout ou rien.

Caractéristiques et spécifications principales

• DN 32 ; filetage intérieur Rp 1 1/4" ; PN 25 ; ps 1600 kPa ; Kvs 15 m³/h.
• Fluide : eau ou eau contenant au maximum 50 % vol. de glycol ; température du fluide -10...100°C [14...212°F].
• Pression différentielle maximale Δpmax 350 kPa ; pression de fermeture ∆ps 500 kPa. 200 kPa est indiqué pour un fonctionnement silencieux.
• Étanchéité : étanche aux bulles d’air, classe de fuite A (EN 12266-1).
• Angle de rotation 90°. Corps en laiton nickelé, élément obturateur en laiton chromé ; joint d’axe : joint torique EPDM ; siège : PTFE, joint torique EPDM.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à l’axe ; le montage avec l’axe orienté vers le bas est interdit. Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou d’utiliser une rallonge de col de vanne. La température admissible du fluide peut dépendre du type de servomoteur ; les restrictions figurent dans les fiches techniques correspondantes des servomoteurs.
