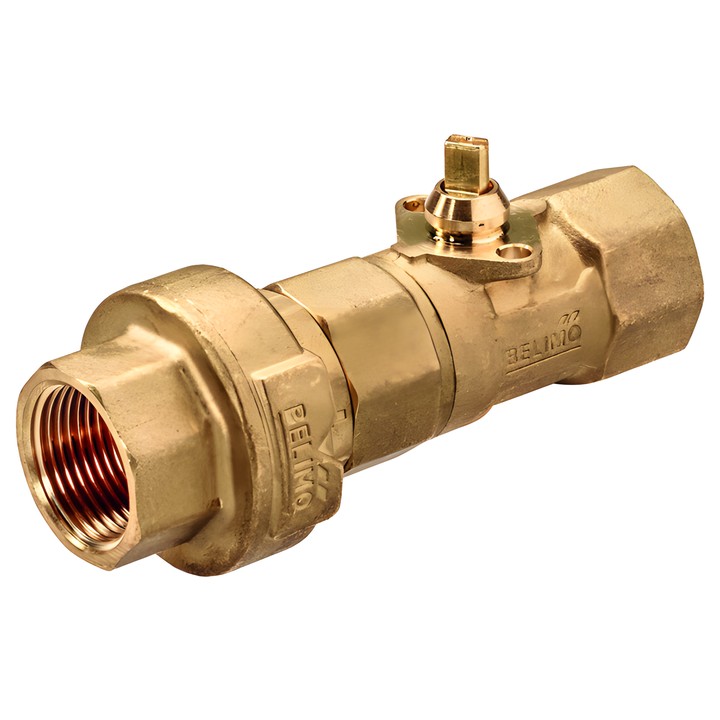

Belimo C220QFL-F6 - Vanne à boisseau sphérique 2 voies avec limiteur de débit

Belimo C220QFL-F6 – vanne à boisseau sphérique PI

Vanne 2 voies avec limiteur de débit intégré, conçue pour les installations hydrauliques en circuit fermé. En mode Tout ou Rien, la vanne est actionnée par un servomoteur rotatif.

Caractéristiques et spécifications principales

• DN 20 ; raccordement de tuyauterie : filetage femelle Rp 3/4" selon ISO 7-1 ; PN 25.
• Débit nominal V'nom : 1200 l/h (0.33 l/s; 1.2 m³/h).
• Fluide : eau ; température du fluide : 2...60°C [36...140°F].
• Pression différentielle : 20...280 kPa ; pression de fermeture ∆ps : 520 kPa.
• Le limiteur intégré maintient un débit volumique constant pour une pression différentielle de 20 à 280 kPa lorsque la vanne est ouverte à 90°.
• Fuite admissible : étanche aux bulles d'air, classe d'étanchéité A (EN 12266-1).
• Corps et axe en laiton ; élément obturateur en laiton chromé.

Consignes de montage

Position de montage autorisée : de la verticale à l'horizontale par rapport à l'axe de la vanne. Ne pas monter avec l'axe orienté vers le bas. Le sens d'écoulement doit correspondre à la flèche sur le boîtier. Le montage sur la conduite de retour est recommandé.
