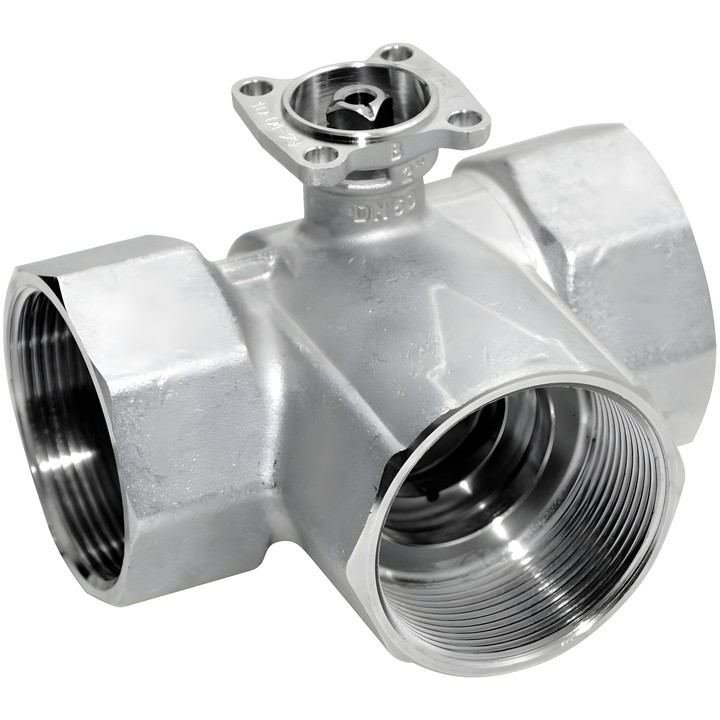

Belimo R3050-BL3 - vanne à boisseau sphérique de commutation 3 voies DN 50

Belimo R3050-BL3 – vanne à boisseau sphérique de commutation

Vanne 3 voies avec passage en L, conçue pour la commutation et la commande ouverture/fermeture côté eau des installations de ventilation et de chauffage. La vanne est actionnée par un servomoteur rotatif commandé par un signal ouverture/fermeture.

Principales caractéristiques techniques

• DN 50 ; filetage femelle Rp 2" conforme à ISO 7-1 ; PN 25.
• Kvs 24 m³/h ; ps 1600 kPa.
• Fluide : eau ou eau contenant au maximum 50 % vol. de glycol ; température du fluide -10...100°C [14...212°F].
• Pression différentielle maximale ∆pmax 350 kPa ; pression de fermeture 500 kPa. Une valeur de 200 kPa est indiquée pour un fonctionnement silencieux.
• Étanche aux bulles, classe d’étanchéité A (EN 12266-1).
• Angle de rotation 90° ; corps en laiton nickelé, élément de fermeture en laiton chromé.

Consignes de montage

Position de montage admissible : de la verticale à l’horizontale par rapport à l’axe de la vanne ; ne pas installer avec l’axe orienté vers le bas. À une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou de prolonger le col de la vanne. La température admissible du fluide peut dépendre du servomoteur utilisé ; les limites sont indiquées dans les fiches techniques des servomoteurs.
