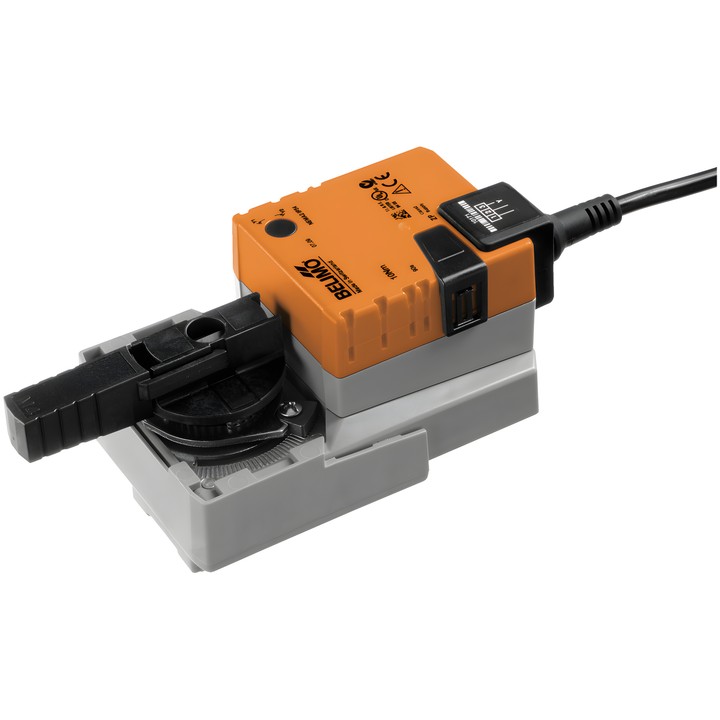

Belimo NR24A-SR - Servomoteur rotatif pour vannes à boisseau sphérique

Belimo NR24A-SR – servomoteur rotatif pour vannes à boisseau sphérique

Servomoteur modulant commandé par un signal analogique Y. Le signal de retour U permet l’indication électrique de la position de la vanne.

Caractéristiques et paramètres principaux

• Couple : 10 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de tension nominale : AC 19.2...28.8 V / DC 19.2...28.8 V.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course : 90 s / 90° ; précision de positionnement : ±5%.
• Consommation électrique en fonctionnement : 2.5 W ; à l’arrêt : 0.4 W ; pour le dimensionnement des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : Cable 1 m, 4x 0.75 mm².
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; les butées mécaniques permettent de régler l’angle de rotation.
• Indicateur de position mécanique et amovible.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Le montage direct sur la vanne à boisseau sphérique s’effectue à l’aide d’une vis centrale. Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée.
