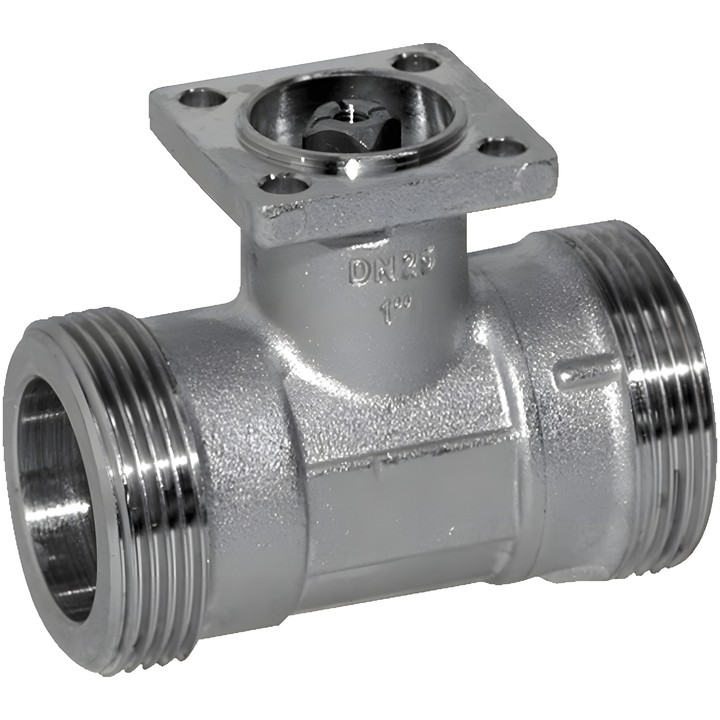

Belimo R419 - vanne de régulation 2 voies

Belimo R419 – vanne de régulation 2 voies

Vanne avec orifice de réglage destinée à réguler le débit côté eau des installations de ventilation et de chauffage. Elle est conçue pour les circuits d’eau ouverts et fermés.

Caractéristiques principales

• Type : 2 voies ; DN 20 ; PN 40.
• Raccordement de tuyauterie : filetage mâle G 1 1/4", conforme à ISO 228-1.
• Kvs : 8.6 m³/h ; ps 1600 kPa.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Pression différentielle : ∆pmax 200 kPa ; pression de fermeture : 1400 kPa.
• Caractéristique de débit : à pourcentage égal, optimisée sur la plage d’ouverture.
• Étanchéité : étanche aux bulles, classe d’étanchéité A.
• Corps : laiton nickelé ; obturateur et tige : acier inoxydable.
• Angle de rotation : 90° ; plage de fonctionnement 15...90°.

Consignes de montage

Le montage est autorisé de la position verticale à l’horizontale par rapport à la tige ; ne pas monter avec la tige orientée vers le bas. Respecter le sens d’écoulement indiqué par la flèche sur le corps.

Pour une température du fluide de -10...2°C, il est recommandé de rallonger le col de la vanne. La température admissible du fluide peut dépendre du type d’actionneur ; les limites sont indiquées dans les fiches techniques des actionneurs.
