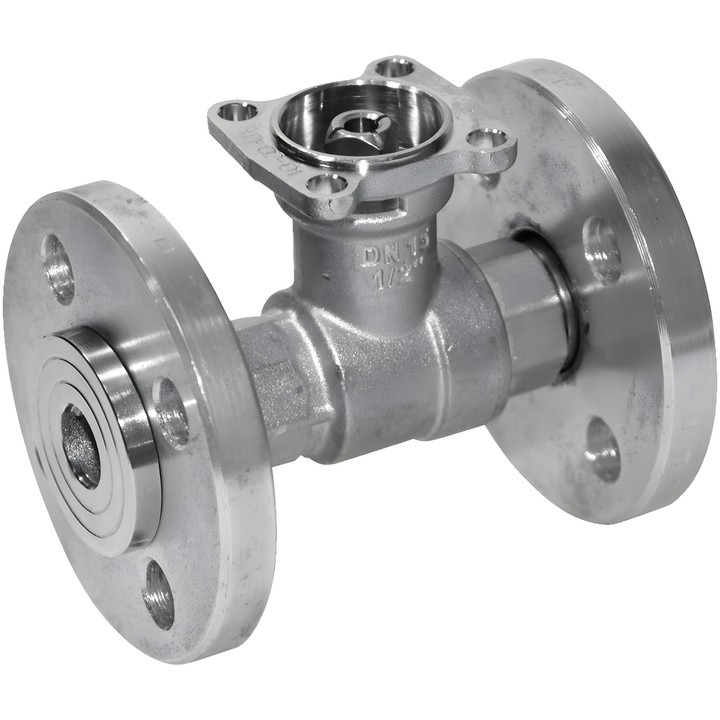

Belimo R6020R-B1 - Vanne à boisseau sphérique d’arrêt 2 voies DN 20

Belimo R6020R-B1 – vanne à boisseau sphérique 2 voies

Vanne Tout/Rien pour les installations hydrauliques ouvertes et fermées. Elle assure la fonction d’arrêt côté eau et la commande Tout/Rien dans les installations de ventilation et de chauffage. La vanne est actionnée par un servomoteur rotatif commandé par un signal Tout/Rien.

Principales caractéristiques techniques

• Modèle : 2 voies ; DN 20 ; PN 6 ; raccordement à la tuyauterie : bride.
• Kvs : 32 m³/h.
• Fluide : eau, eau contenant jusqu’à 50 % vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Pression de fermeture : 600 kPa ; pression différentielle : ∆pmax 100 kPa.
• Étanchéité : étanche aux bulles, classe d’étanchéité A (EN 12266-1).
• Angle de rotation : 90°. L’ouverture s’effectue dans le sens antihoraire et la fermeture dans le sens horaire.
• Corps : laiton nickelé ; élément de fermeture : laiton chromé ; bride pour DN 20 : acier galvanisé ; siège pour DN 20 : PTFE, joint torique Viton.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à l’axe de la vanne. Ne pas installer avec l’axe orienté vers le bas. Respecter le sens d’écoulement indiqué par la flèche sur le corps.

Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou de prolonger le col de la vanne. La température admissible du fluide peut dépendre du type de servomoteur ; les limites sont indiquées dans les fiches techniques correspondantes des servomoteurs.
