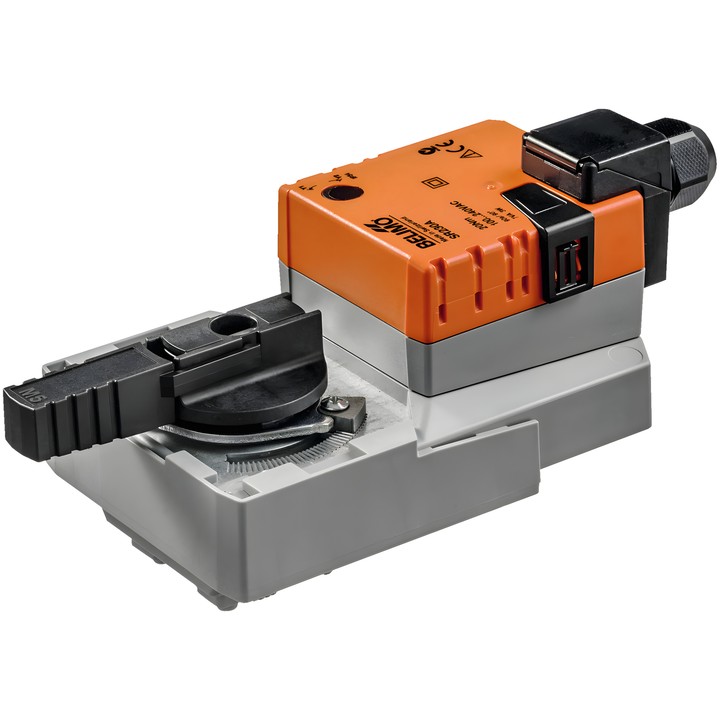

Belimo SR24A-SR-TP - servomoteur rotatif pour vannes à boisseau sphérique

Belimo SR24A-SR-TP

Servomoteur rotatif modulant conçu pour les vannes à boisseau sphérique. La position est déterminée par le signal de commande Y, tandis que la tension de retour U permet la lecture électrique de la position de la vanne.

Principales caractéristiques techniques

• Couple : 20 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course : 90 s / 90°.
• Puissance absorbée en fonctionnement : 2.5 W ; à l’arrêt : 0.4 W ; puissance de dimensionnement pour le choix des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm, 4 conducteurs).
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position amovible.
• Angle de rotation réglable avec butées mécaniques de fin de course.

Le servomoteur se monte directement sur la vanne à boisseau sphérique à l’aide d’une seule vis centrale. L’appareil est protégé contre les surcharges et s’arrête automatiquement lorsqu’une butée de fin de course est atteinte.
