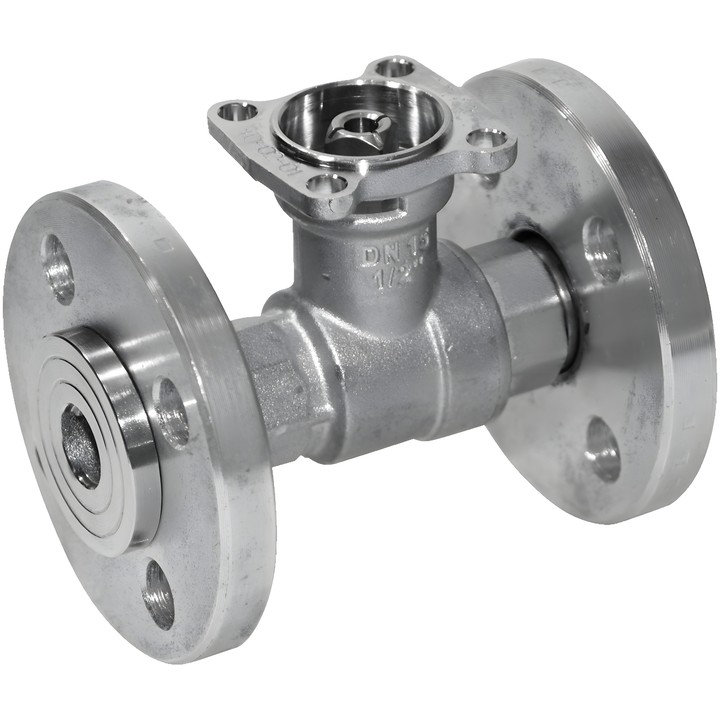

Belimo R6040R-B3 - vanne à boisseau sphérique 2 voies tout-ou-rien

Belimo R6040R-B3 – vanne à boisseau sphérique 2 voies

Vanne tout-ou-rien destinée aux fonctions d’isolement côté eau et à la commande tout-ou-rien dans les installations de ventilation et de chauffage. Elle est conçue pour les installations d’eau ouvertes et fermées. La régulation est assurée par un servomoteur rotatif commandé par un signal tout-ou-rien.

Caractéristiques et spécifications principales

• Type : 2 voies ; DN 40 ; PN 6.
• Raccordement de tuyauterie : bride conforme à EN 1092-1/4.
• Kvs : 31 m³/h.
• Fluide : eau, eau contenant jusqu’à 50 % vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Pression de fermeture ∆ps : 600 kPa ; pression différentielle Δpmax : 100 kPa.
• Étanchéité : étanche aux bulles, classe d’étanchéité A (EN 12266-1).
• Angle de rotation : 90°. La vanne s’ouvre en tournant dans le sens inverse des aiguilles d’une montre et se ferme en tournant dans le sens des aiguilles d’une montre.
• Corps : laiton nickelé ; élément de fermeture : laiton chromé ; bride pour DN 40 : aluminium.

Consignes de montage

Position de montage autorisée : de verticale à horizontale par rapport à l’axe de la vanne. Ne pas monter avec l’axe orienté vers le bas. Respecter le sens d’écoulement indiqué par la flèche sur le corps.

Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou de rallonger le col de la vanne. La température admissible du fluide peut être limitée selon le type de servomoteur ; les restrictions figurent dans les fiches techniques correspondantes des servomoteurs.
