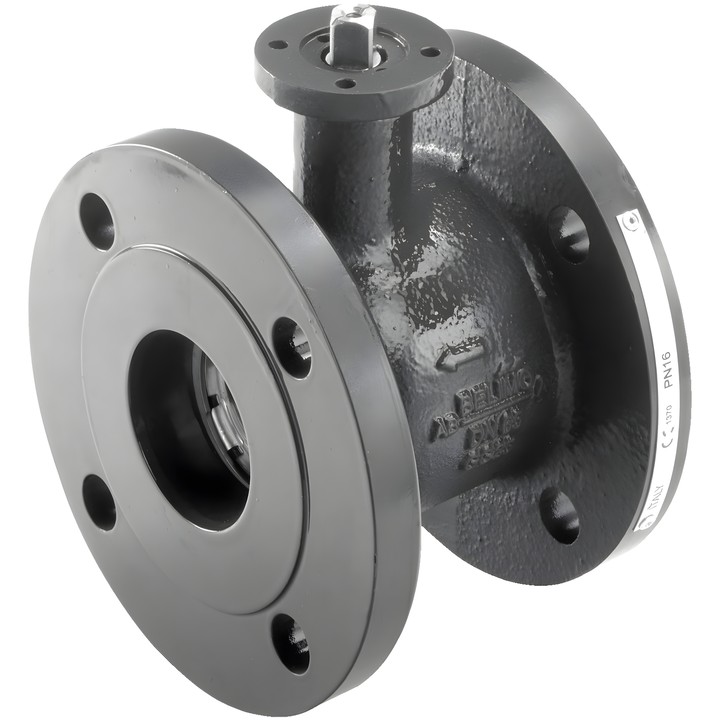

Belimo R6100W160-S8 - vanne de régulation à brides 2 voies

Belimo R6100W160-S8 – vanne de régulation 2 voies

La vanne avec orifice de réglage est conçue pour les circuits d’eau fermés et la régulation continue côté eau des installations de ventilation et de chauffage. L’orifice intégré assure une caractéristique de débit à pourcentage égal. La vanne est actionnée par un servomoteur rotatif.

Principaux paramètres

• DN 100, PN 16 ; raccordement à brides selon EN 1092-2.
• Kvs 160 m³/h ; ps 1600 kPa.
• Fluide : eau ou eau contenant jusqu’à 50 % vol. de glycol.
• Température du fluide : -10...120°C [14...248°F].
• Pression différentielle maximale Δpmax : 400 kPa ; pression de fermeture ∆ps : 690 kPa. Une valeur de 200 kPa est indiquée pour un fonctionnement silencieux.
• Caractéristique de débit : à pourcentage égal (VDI/VDE 2173), optimisée dans la plage d’ouverture.
• Étanchéité : étanche aux bulles, classe de fuite A (EN 12266-1).
• Corps : EN-GJL-250 (GG 25) avec revêtement de protection ; élément de fermeture : acier inoxydable AISI 316 ; tige : acier inoxydable AISI 304 ; joint de tige : EPDM ; siège : PTFE.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps.
