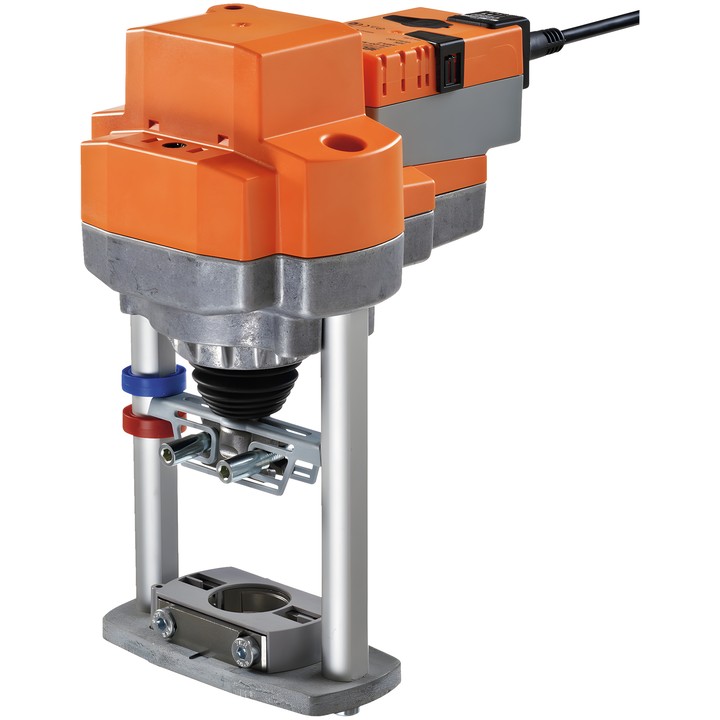

Belimo RV24A-MF - servomoteur linéaire pour vannes à siège

Belimo RV24A-MF – servomoteur pour vannes à siège

Servomoteur configurable conçu pour les vannes à siège à 2 et 3 voies. Le signal de commande analogique Y détermine la position du servomoteur, tandis que la tension de recopie U sert à l’indication électrique de la position.

Caractéristiques principales

• Force du servomoteur : 4500 N ; course : 50 mm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante : 2...10 V ; signal de recopie de position : 2...10 V.
• Temps de course : 150 s / 50 mm ; temps de course réglable : 90...150 s.
• Puissance absorbée en fonctionnement : 6 W ; en position de repos : 1.5 W ; pour le dimensionnement des câbles : 11 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Utilisation et configuration

La commande manuelle s’effectue à l’aide d’un bouton-poussoir verrouillable. Lors de la première mise sous tension, le servomoteur adapte la plage ; l’adaptation peut également être lancée à l’aide du bouton-poussoir ou de Belimo Assistant 2. Les paramètres peuvent être configurés avec Belimo Assistant 2 ou ZTH EU.
