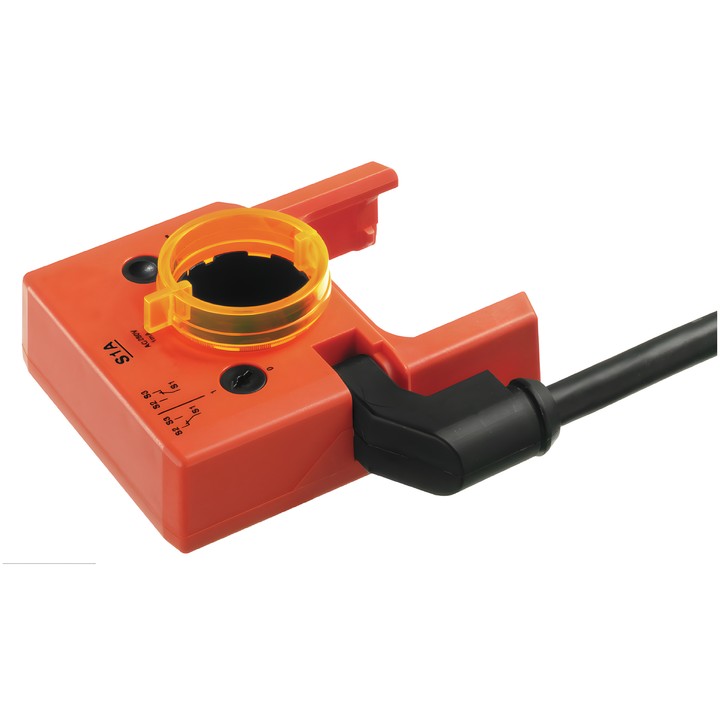

Belimo S1A - contact auxiliaire à montage rapporté

Belimo S1A – contact auxiliaire

Contact auxiliaire à montage rapporté destiné à la signalisation de position ou à la réalisation de fonctions de commutation pour un réglage angulaire choisi d’un servomoteur de clapet ou d’un servomoteur rotatif. Il se monte directement sur le collier d’axe du servomoteur de clapet ou sur l’indicateur de position du servomoteur rotatif.

Principales caractéristiques et paramètres

• Contact auxiliaire : 1x SPDT.
• Point de commutation réglable : 0...100% de la plage de rotation du servomoteur ; un préréglage à l’aide d’une échelle est possible.
• Pouvoir de coupure du contact : 1 mA...3 A (0.5 A inductif), DC 5 V...AC 250 V ; 1 mA...0.5 A (0.2 A inductif ; L/R = 3.4 ms), DC 5 V...DC 110 V.
• Raccordement du contact auxiliaire : câble de 1 m, 3 x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; indice de protection NEMA/UL : NEMA 2 ; boîtier : UL Enclosure Type 2.
• Température ambiante : -30...50°C [-22...122°F].
• Poids : 0.21 kg.

Le réglage du contact auxiliaire doit être effectué uniquement lorsque l’alimentation est coupée.
