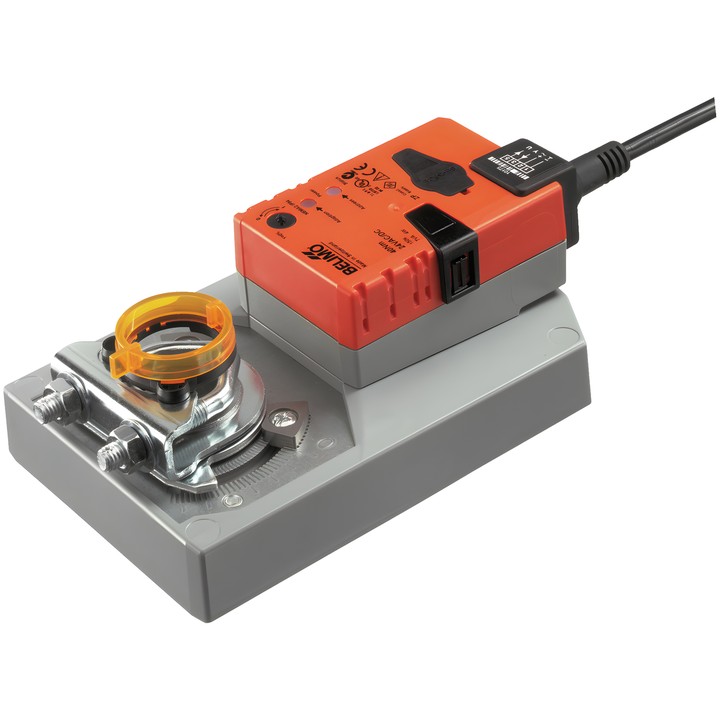

Belimo GM24A-MOD - servomoteur rotatif pour registres

Belimo GM24A-MOD – servomoteur pour registres

Servomoteur rotatif communicant conçu pour réguler les registres dans les installations techniques des bâtiments. Il peut fonctionner avec une régulation modulante, communicante ou hybride.

Caractéristiques et paramètres principaux

• Couple moteur : 40 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Communication : BACnet MS/TP, Modbus RTU (réglage d’usine) et MP-Bus.
• Plage de fonctionnement Y : 2...10 V ; plage de fonctionnement Y réglable : 0.5...10 V.
• Temps de course du moteur : 150 s / 90° ; temps de course réglable : 75...290 s.
• Angle de rotation : max. 95°, avec butées mécaniques réglables des deux côtés.
• Sens de déplacement sélectionnable par le commutateur 0/1 ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Fixation universelle pour arbre de 12...26.7 mm ; indicateur de position mécanique et amovible.
• Possibilité de raccorder un capteur passif, actif ou à contact inverseur et de transmettre son signal par le bus.
• Consommation électrique en fonctionnement : 3.5 W ; au repos : 1.6 W ; pour le dimensionnement des câbles : 5.5 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 6x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
