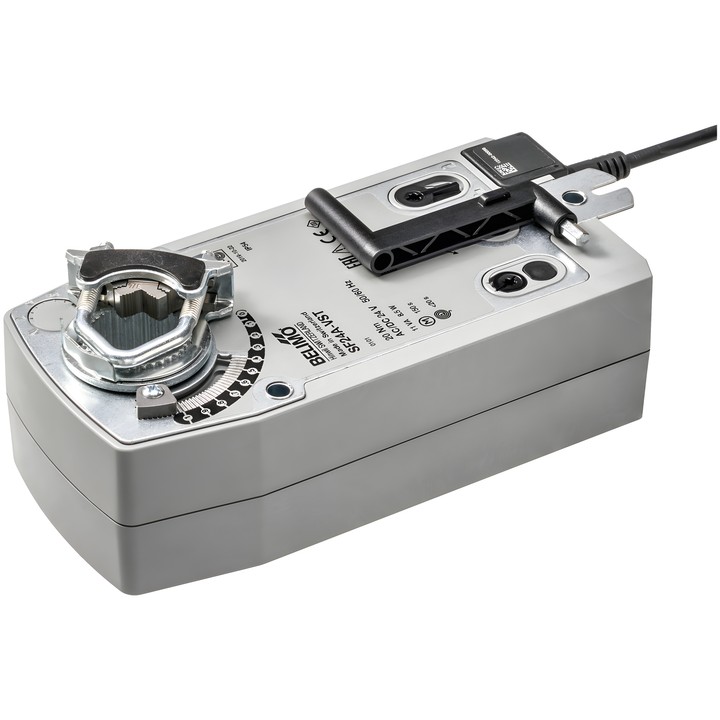

Belimo SF24A-VST - servomoteur rotatif pour registres avec fonction de sécurité

Belimo SF24A-VST

Servomoteur rotatif VAV-Universal avec fonction de sécurité, conçu pour les unités VAV et CAV dans les installations techniques des bâtiments. Selon la fiche technique, il convient aux registres d’air d’une surface maximale d’environ 4 m².

Principales caractéristiques et spécifications

• Couple du moteur et de la fonction de sécurité : 20 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : communication PP.
• Temps de course du moteur : 120 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Puissance absorbée en fonctionnement : 8.5 W ; au repos : 3.5 W ; puissance de dimensionnement : 11 VA.
• Câble de 0.5 m avec connecteur enfichable VST pour l’alimentation et la commande.
• Angle de rotation maximal : 95° ; limiteur mécanique réglable de l’angle de rotation et indicateur mécanique de position.
• Réglage manuel à l’aide d’une manivelle et d’un interrupteur de verrouillage.
• Collier universel pour arbres de 10...25.4 mm.
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].

Une adaptation est nécessaire après la mise en service du système et après chaque modification de l’angle de rotation. Pour garantir l’indice de protection IP et le raccordement électrique, le connecteur VST doit être complètement inséré dans la prise.
