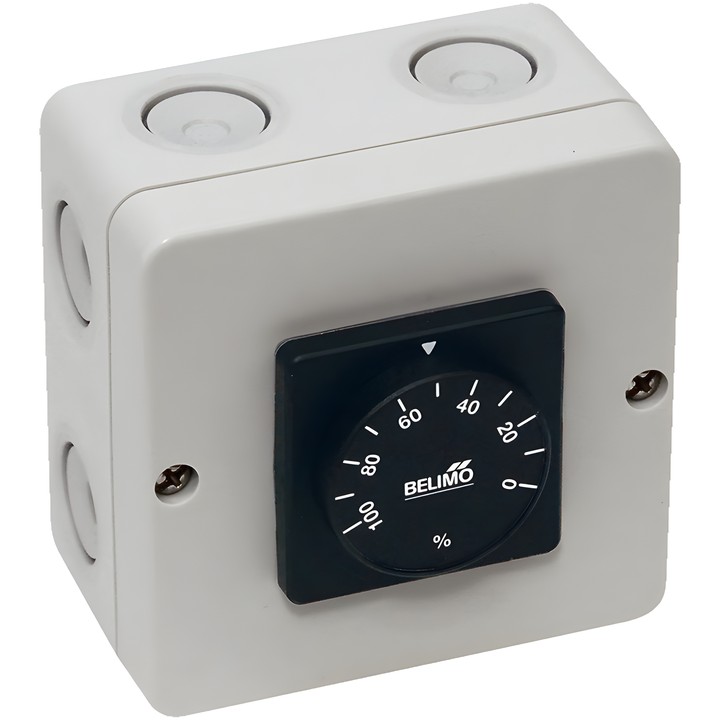

Belimo SGA24 - positionneur mural

Positionneur Belimo SGA24

SGA24 sert à commander des servomoteurs de clapets modulants, y compris à distance, ou à limiter le signal de sortie minimal des régulateurs modulants. La position du bouton détermine le signal de commande Y ; la plage de réglage correspond à 0...100% de l’angle de rotation du servomoteur raccordé.

Caractéristiques principales et données techniques

• Montage mural en saillie.
• Plage de fonctionnement Y sélectionnable : 0...10 V ou 2...10 V.
• Échelle de 0...100% ; l’angle de rotation du bouton peut être limité mécaniquement.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de tension nominale : AC 19.2...28.8 V / DC 19.2...28.8 V.
• Consommation en fonctionnement : 0.3 W ; puissance pour le dimensionnement des câbles : 1 VA.
• Raccordement de l’alimentation et de la commande : bornes 1.5 mm².
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, SELV.
• Température ambiante : -20...50°C [-4...122°F].
• Humidité ambiante maximale : 95% RH, sans condensation.

L’alimentation doit être fournie par un transformateur d’isolement. L’installation doit être réalisée exclusivement par des spécialistes autorisés.
