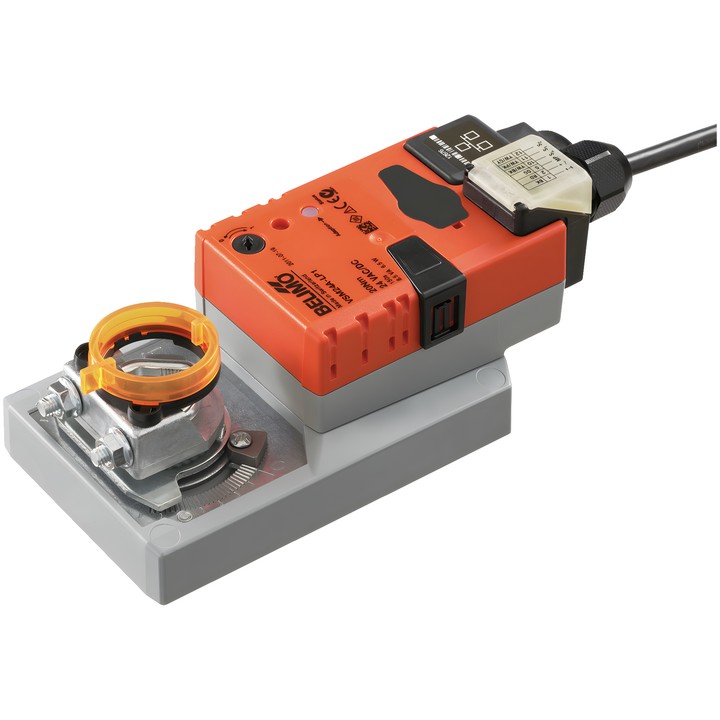

Belimo VSM24A-LP1 – servomoteur pour registres

Servomoteur rotatif conçu pour les registres d’air des installations fixes de chauffage, ventilation et climatisation. Selon la documentation, il est destiné aux registres d’une surface allant jusqu’à environ 4 m². Il peut fonctionner en mode communication ou en mode hybride, dans lequel le signal de commande est fourni sous forme analogique.

Caractéristiques principales

• Couple : 20 Nm ; tension nominale : AC/DC 24 V.
• Communication : Cloud, BACnet/IP, Modbus TCP ; connexion Ethernet RJ45 et serveur Web intégré.
• Plage de fonctionnement Y : 2...10 V ; plage de fonctionnement Y modifiable : 0.5...10 V.
• Temps de fonctionnement du moteur : 150 s / 90° ; temps de fonctionnement réglable : 86...346 s.
• Angle de rotation : 95°, avec possibilité de le limiter à l’aide de butées mécaniques des deux côtés.
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; sens de déplacement sélectionné par un commutateur 0/1.
• Bride de montage universelle réversible pour 10...20 mm.
• Possibilité de raccorder deux capteurs et de convertir leurs signaux pour les transmettre à un système de niveau supérieur.
• Puissance absorbée en fonctionnement : 6 W ; au repos : 1.4 W ; puissance de dimensionnement pour le choix des câbles : 8 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 6x 0.5 mm² ; indice de protection IEC/EN : IP40.
• Température ambiante : -30...50°C [-22...122°F].
