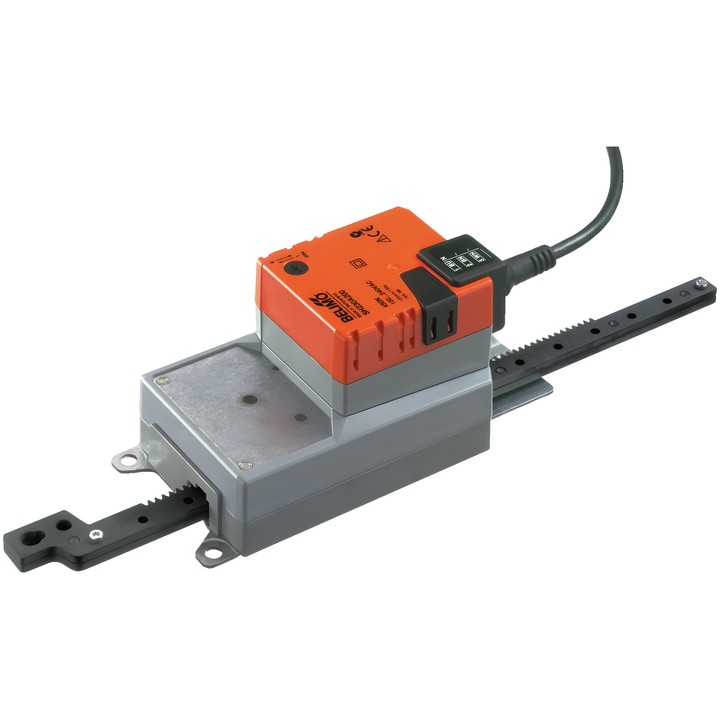

Belimo SH230A200 - servomoteur linéaire pour registres

Belimo SH230A200 - servomoteur linéaire pour registres

Belimo
746,70 zł
TTC
607,07 zł tax excluded

Servomoteur linéaire Belimo SH230A200 pour la régulation des registres et des vannes guillotine dans les installations techniques des bâtiments. Force 450 N, alimentation AC 100...240 V et commande Fermé/Ouvert, 3 points.

Course maximale 200 mm, réglable par pas de 20 mm ; durée de course du moteur 150 s / 100 mm. Indice de protection IEC/EN IP54.

Livraison sous environ 14 jours
Partager

Belimo SH230A200 – servomoteur linéaire

Servomoteur destiné à la régulation des registres et des vannes guillotine dans les installations fixes de chauffage, ventilation et climatisation. La documentation indique une surface de registre d’air allant jusqu’à env. 3 m².

Caractéristiques principales

  • Force du moteur : 450 N.
  • Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
  • Commande : Fermé/Ouvert, 3 points.
  • Course : max. 200 mm, réglable par pas de 20 mm ; limitation mécanique de la course possible des deux côtés.
  • Durée de course du moteur : 150 s / 100 mm.
  • Puissance consommée en fonctionnement : 3 W ; à l’arrêt : 0.6 W ; puissance pour le dimensionnement des câbles : 7 VA.
  • Sens de déplacement sélectionnable par commutateur 0 (sorti) / 1 (rentré).
  • Réglage manuel par bouton-poussoir avec possibilité de verrouillage.
  • Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
  • Indice de protection IEC/EN IP54 ; classe de protection IEC/EN II, isolation renforcée.
  • Température ambiante : -30...50°C [-22...122°F].

  • Marque
    Belimo
  • Référence
    SH230A200
  • EAN13
    7630498114182

  • Tension AC/DC
    AC 100...240 V
  • Puissance absorbée (en mouvement)
    3 W
  • Consommation électrique (maintien)
    0.6 W
  • Puissance nominale
    7 VA
  • Raccordement de la commande d’alimentation
    Câble 1 m, 3x 0.75 mm²
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Force
    450 N
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Course
    200 mm
  • Temps de course (moteur)
    150 s / 100 mm
  • Température ambiante
    -30...50°C [-22...122°F]
  • Sens de déplacement – moteur
    Sélectionnable par commutateur : 0 (sorti) / 1 (rentré)
