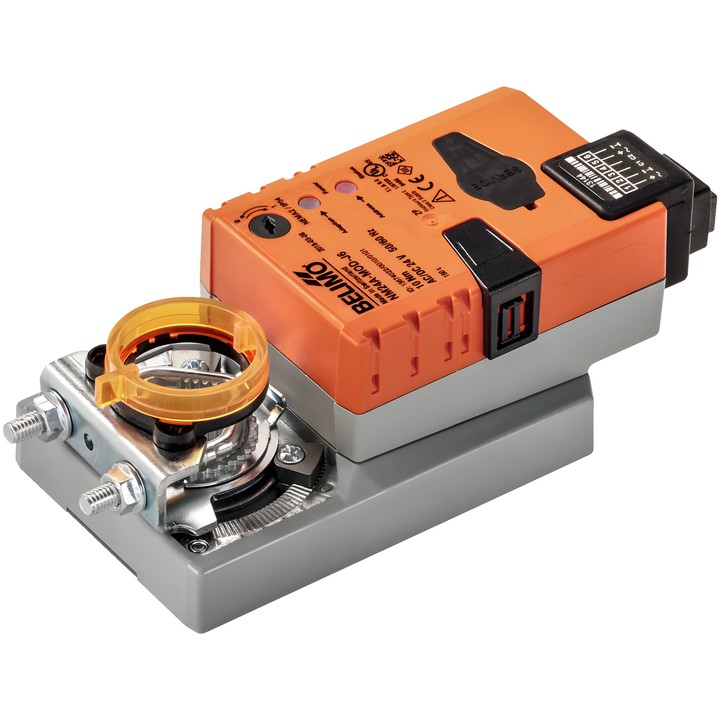

Belimo NM24A-MOD-J6 - servomoteur de registre

Belimo NM24A-MOD-J6

Servomoteur communicant destiné à la régulation des registres dans les installations techniques des bâtiments. Conçu pour des registres d’air d’une surface allant jusqu’à env. 2 m². Il reçoit un signal de commande numérique et transmet l’état actuel via BACnet MS/TP ou Modbus RTU.

Caractéristiques et paramètres principaux

• Couple : 10 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Communication : BACnet MS/TP et Modbus RTU ; réglage d’usine : Modbus RTU.
• Durée de fonctionnement du moteur : 150 s / 90° ; durée de fonctionnement réglable : 43...173 s.
• Angle de rotation : max. 95° ; butées mécaniques réglables des deux côtés.
• Sens de déplacement sélectionnable par commutateur 0/1 ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Collier universel pour arbre de 8...26.7 mm ; indicateur de position mécanique enfichable.
• Puissance absorbée en fonctionnement : 3.5 W ; en position de repos : 1.4 W ; pour le dimensionnement des câbles : 6 VA.
• Raccordement de l’alimentation et de la commande : prise RJ12.
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

À la mise sous tension, le servomoteur effectue une synchronisation. L’adaptation de la plage de réglage peut être lancée manuellement ; certains paramètres peuvent être modifiés à l’aide de Belimo Assistant 2.
