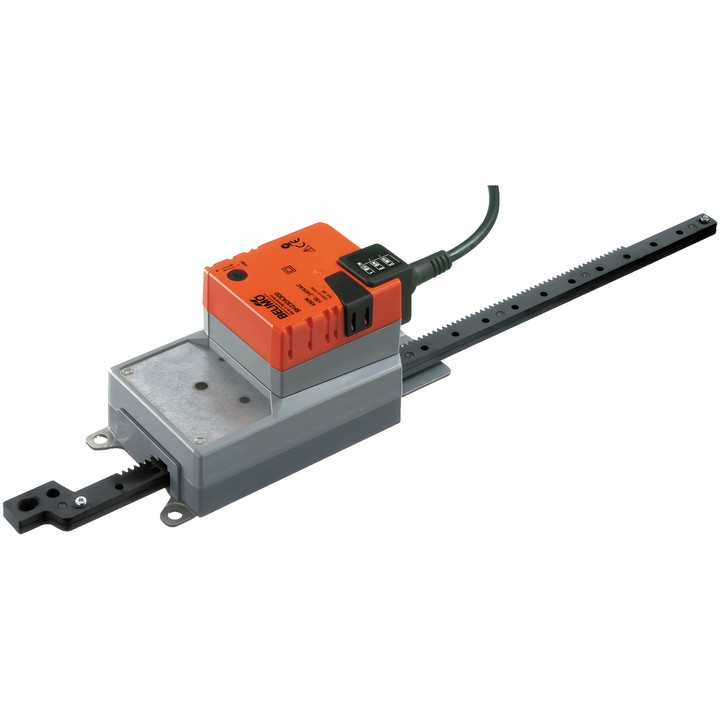

Belimo SH230A300 - servomoteur linéaire pour registres

Belimo SH230A300 – servomoteur linéaire

Servomoteur destiné à la régulation des registres d’air et des vannes à tiroir dans les installations fixes de chauffage, ventilation et climatisation. Selon la documentation, il convient aux registres d’air d’une surface allant jusqu’à env. 3 m².

Caractéristiques et spécifications principales

• Force du servomoteur : 450 N.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Tout ou Rien, 3 points.
• Course : max. 300 mm, réglable par pas de 20 mm ; limitation possible des deux côtés par des butées mécaniques.
• Temps de course du moteur : 150 s / 100 mm.
• Sens de déplacement sélectionnable par commutateur 0 (sorti) / 1 (rentré).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Consommation électrique : 3 W en fonctionnement et 0.6 W en position de repos ; puissance de dimensionnement pour le choix du câble : 7 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint une butée. Le fonctionnement en parallèle est possible sous réserve de tenir compte des données de performance.
