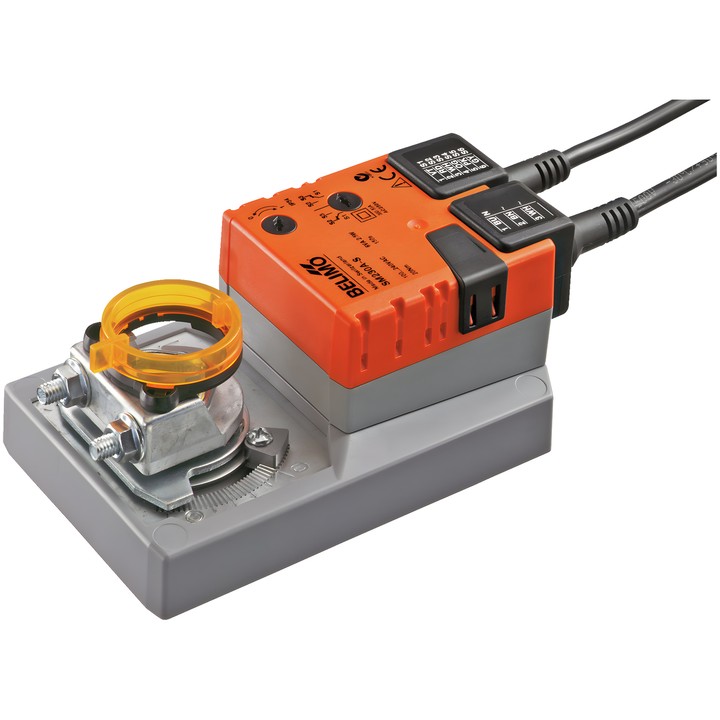

Servomoteur de registre Belimo SM230A-S

Servomoteur rotatif destiné au positionnement des registres dans les installations techniques des bâtiments. La fiche technique indique une surface de registre allant jusqu’à environ 4 m². Le modèle intègre un contact auxiliaire et des limiteurs mécaniques de l’angle de rotation.

Caractéristiques et paramètres principaux

• Couple : 20 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Ouverture/Fermeture, 3 points.
• Temps de course du moteur : 150 s / 90° ; angle de rotation maximal : 95°.
• Contact auxiliaire réglable : 1x SPDT, 0...100%.
• Consommation pendant le mouvement : 2.5 W ; en position de repos : 0.6 W ; puissance de dimensionnement : 6 VA.
• Sens de mouvement sélectionné par le commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; l’angle de rotation est limité par des butées mécaniques réglables.
• Collier de montage universel réversible 10...20 mm ; indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande, et raccordement du contact auxiliaire : chacun avec un câble de 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; température ambiante : -30...50°C [-22...122°F].
