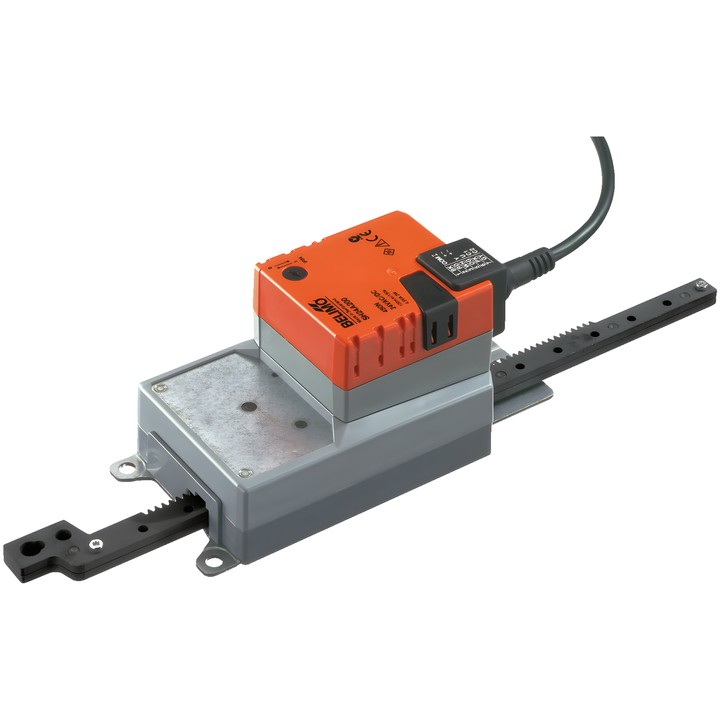

Belimo SH24A200 - servomoteur linéaire pour registres

Belimo SH24A200 – servomoteur linéaire

Servomoteur destiné à la régulation des registres et vannes dans les installations techniques des bâtiments. Selon la fiche technique, la taille du registre d’air peut atteindre env. 3 m².

Caractéristiques principales

• Force du servomoteur : 450 N.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : Fermé/Ouvert, 3 points.
• Course : max. 200 mm, réglable par incréments de 20 mm ; la course peut être limitée des deux côtés par des butées mécaniques.
• Durée de fonctionnement du moteur : 150 s / 100 mm.
• Sens de déplacement sélectionné par commutateur 0 (sorti) / 1 (rentré).
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Puissance absorbée en fonctionnement : 2 W ; en position de repos : 0.2 W ; pour le dimensionnement des câbles : 4.5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint une butée de fin de course. Le fonctionnement en parallèle est possible sous réserve de respecter les données de performance.
