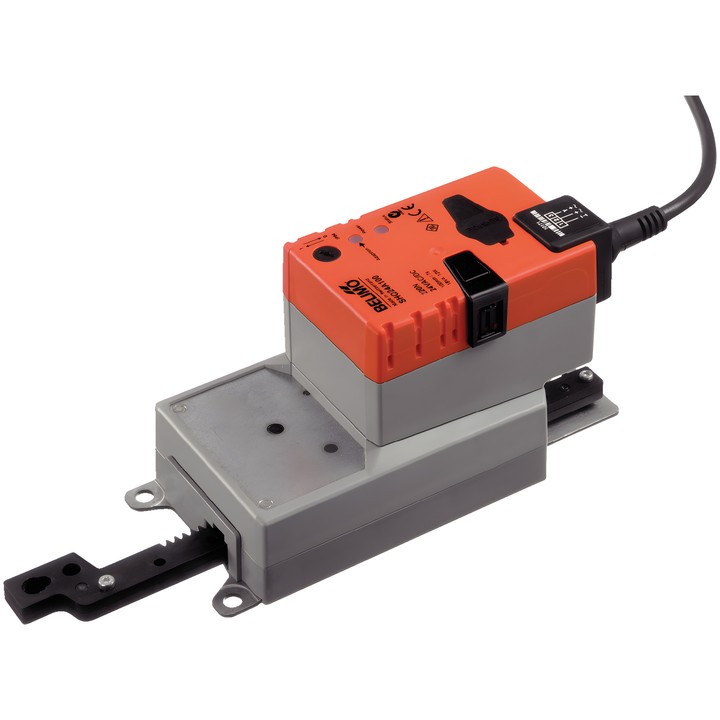

Belimo SHQ24A100 - servomoteur linéaire AC/DC 24 V, 200 N

Belimo SHQ24A100 – servomoteur linéaire

Servomoteur destiné au positionnement de registres et de vannes à tiroir dans les installations techniques des bâtiments. La commande Fermer/Ouvrir ne convient pas à une commande à 3 points.

Principales caractéristiques et paramètres

• Force du servomoteur : 200 N ; taille du registre d’air jusqu’à env. 1.3 m².
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Puissance absorbée en fonctionnement : 13 W ; au repos : 2 W ; puissance pour le dimensionnement des câbles : 23 VA.
• Course : 100 mm ; max. 100 mm, réglable par incréments de 20 mm ; course minimale : 40 mm. Limitation de course des deux côtés par des butées mécaniques.
• Temps de fonctionnement du moteur : 7 s / 100 mm.
• Sens de déplacement sélectionné par commutateur 0 (sorti) / 1 (rentré).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint une butée. À la première mise sous tension, il adapte sa plage de fonctionnement à la course réglée mécaniquement ; une adaptation est également nécessaire après toute modification de la limitation de course.
