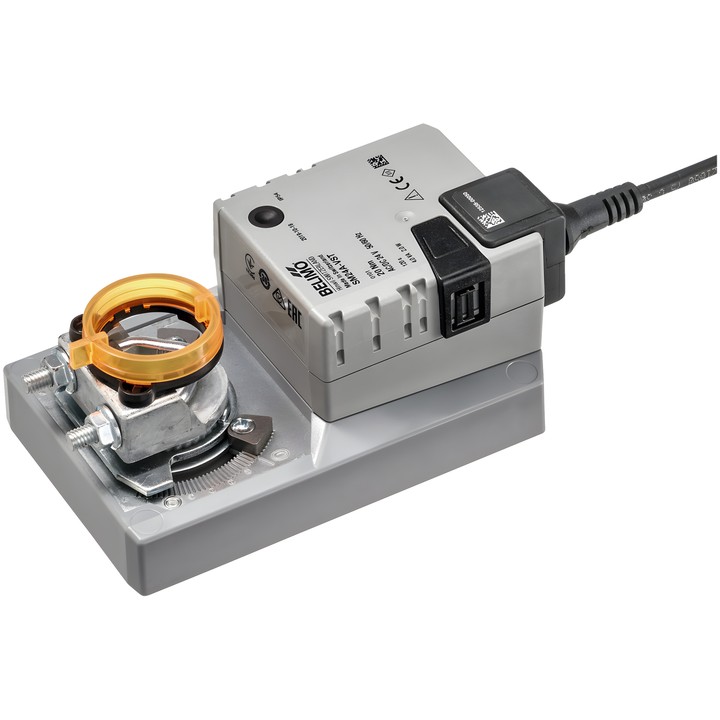

Belimo SM24A-VST - servomoteur rotatif pour registres VAV et CAV

Belimo SM24A-VST

Servomoteur rotatif VAV-Universal pour unités VAV et CAV dans les installations techniques des bâtiments. Conçu pour des registres d’air d’une surface allant jusqu’à env. 4 m².

Caractéristiques et paramètres principaux

• Couple : 20 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Commande de communication PP ; temps de course du moteur : 120 s / 90°.
• Angle de rotation maximal : 95° ; butées mécaniques réglables des deux côtés.
• Fixation universelle sur arbre 10...20 mm et indicateur de position mécanique enfichable.
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble de 0.5 m avec connecteur VST.
• Puissance absorbée en fonctionnement : 2 W ; en position de repos : 0.4 W ; pour le dimensionnement des câbles : 4 VA.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Une adaptation du servomoteur est nécessaire après la mise en service du système et après chaque modification de l’angle de rotation.
