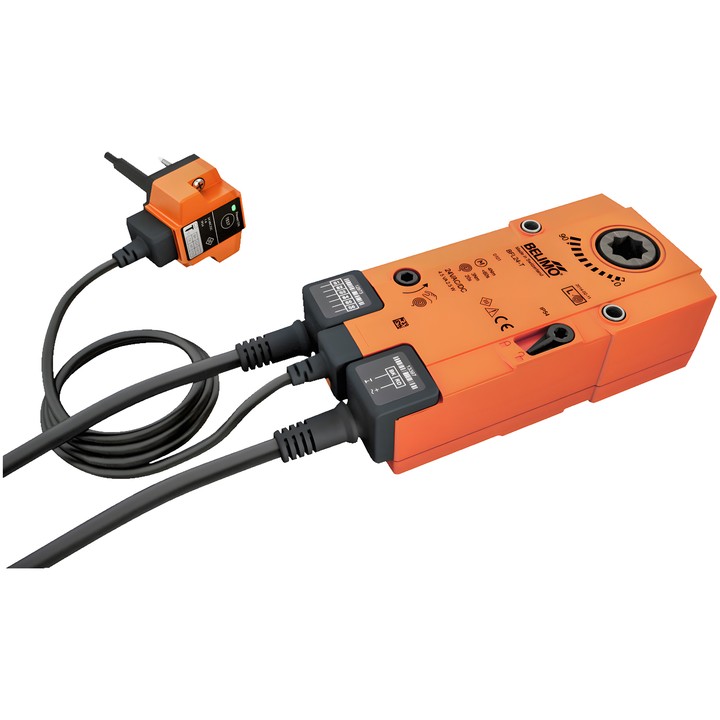

Belimo BFL24-SR-T - servomoteur de clapet coupe-feu

Belimo BFL24-SR-T – servomoteur à ressort de rappel pour clapets coupe-feu et de désenfumage

Servomoteur avec commande modulante et déclencheur thermoélectrique BAT (72°C), conçu pour des clapets coupe-feu et de désenfumage 90° dans les installations de ventilation et de climatisation. En fonctionnement, le ressort de rappel est tendu ; en cas de coupure de l’alimentation, il amène le clapet en position de sécurité.

Caractéristiques principales

• Alimentation : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande modulante : plage de fonctionnement Y 2...10 V ; signal de retour U 2...10 V.
• Couple : moteur 4 Nm ; fonction de sécurité 3 Nm.
• Temps de course du moteur : <60 s / 90° ; temps de course de la fonction de sécurité : 20 s @ -10...55°C, <60 s @ -30...-10°C.
• Déclencheur BAT : température de déclenchement des fusibles thermiques à l’intérieur et à l’extérieur du conduit 72°C.
• Contacts auxiliaires : 2x SPDT, points de commutation 5° / 80°.
• Raccordement mécanique : raccordement à entraînement par forme 12x12 mm, axe creux traversant ; angle de rotation max. 95°.
• Puissance absorbée en fonctionnement : 2.3 W ; en position de repos : 0.6 W ; pour le dimensionnement des câbles : 4.1 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm², sans halogène ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm², sans halogène.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Commande et équipement

Le sens de déplacement du moteur peut être sélectionné par montage à gauche/droite. Le servomoteur permet un réglage manuel avec butée et dispose d’un indicateur mécanique de position. La livraison comprend une manivelle, un indicateur, un capot de protection et un insert de raccordement à entraînement par forme 12/10 mm.
