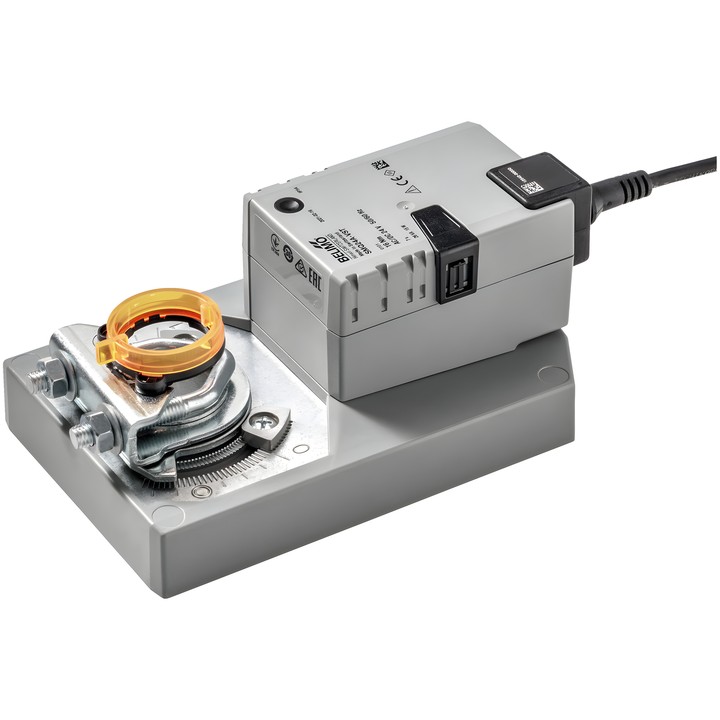

Belimo SMQ24A-VST - servomoteur rotatif pour registres VAV et CAV

Belimo SMQ24A-VST

Servomoteur rotatif VAV-Universal prêt à raccorder pour appareils VAV et CAV dans les installations techniques des bâtiments. Conçu pour des registres d’air d’une surface allant jusqu’à env. 4 m².

Caractéristiques principales et données techniques

• Couple : 16 Nm ; temps de course du moteur : 7 s / 90°.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : communicative PP.
• Puissance absorbée en mouvement : 15 W ; en position de repos : 2 W ; puissance de dimensionnement : 26 VA.
• Angle de rotation : max. 95°, avec butées mécaniques réglables des deux côtés.
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; indicateur de position mécanique enfichable.
• Raccordement mécanique : pince universelle 12...26.7 mm. Raccordement électrique : câble 0.5 m avec connecteur VST.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Après la mise en service de l’installation et après chaque modification de l’angle de rotation, une auto-adaptation est nécessaire en appuyant une fois sur le bouton d’adaptation.
