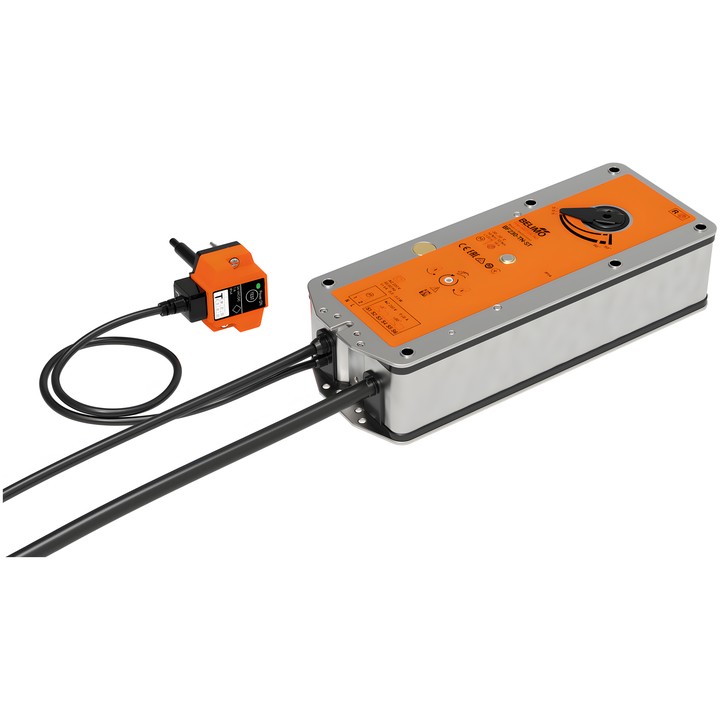

Belimo BF230-TN-ST – servomoteur pour clapets coupe-feu et de désenfumage
Le servomoteur à ressort de rappel avec déclencheur thermoélectrique BAT (72°C) est destiné aux clapets coupe-feu et de désenfumage dans les systèmes de ventilation et de climatisation. Pendant le fonctionnement du moteur, le ressort de rappel est tendu ; en cas de coupure de l’alimentation, il amène le clapet en position de sécurité.
Caractéristiques principales
- Couple moteur : 18 Nm ; couple de la fonction de sécurité : 12 Nm.
- Tension nominale : AC 230 V, 50/60 Hz ; plage de tension : AC 198...264 V.
- Commande : Ouvert/Fermé.
- Durée de course du moteur : <120 s / 90° ; durée de course de la fonction de sécurité : 16 s @ 20°C.
- Déclencheur BAT : température de déclenchement des fusibles thermiques pour l’intérieur et l’environnement du conduit 72°C.
- Contacts auxiliaires : 2x SPDT ; points de commutation 5° / 80°.
- Raccordement mécanique : liaison par forme 12x12 mm, arbre creux non traversant.
- Raccordements électriques : câbles de 1 m avec fiches pour l’alimentation et la commande, ainsi que pour les contacts auxiliaires.
- Consommation électrique : 8.5 W en fonctionnement, 3 W en position de repos ; puissance pour le dimensionnement des câbles : 11 VA.
- Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
Le sens de déplacement du moteur peut être choisi par un montage à gauche/droite. Le servomoteur permet un réglage manuel avec butée de position et possède un indicateur mécanique de position. L’ensemble comprend une manivelle, un indicateur, une housse de protection et un insert de liaison par forme 12/10 mm.
