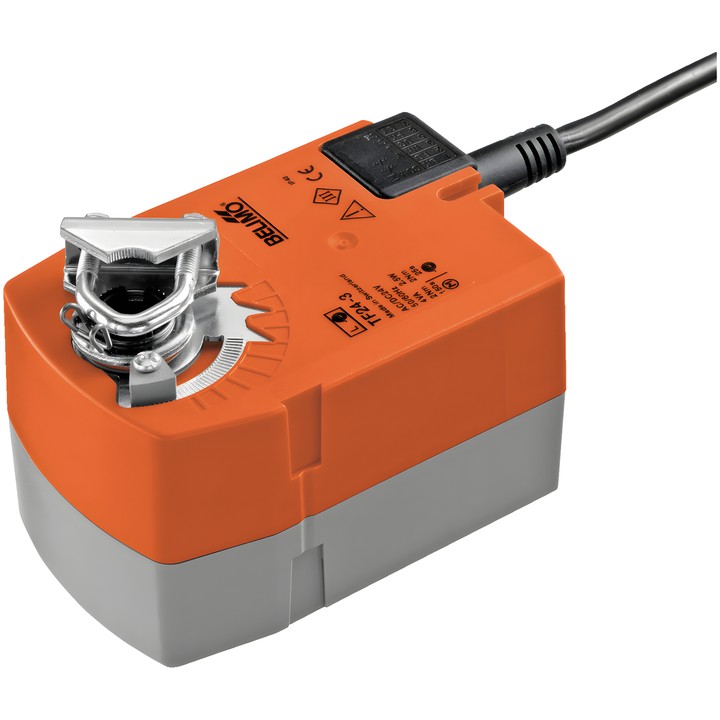

Belimo TF24-3 - servomoteur rotatif pour registres avec rappel par ressort

Belimo TF24-3

Servomoteur rotatif avec fonction de sécurité, conçu pour la régulation des registres dans les installations fixes de chauffage, de ventilation et de climatisation. Prévu pour des registres d’air d’une surface allant jusqu’à env. 0.5 m². Le signal 3 points commande le mouvement du moteur et, en cas de coupure de l’alimentation, le ressort de rappel amène le registre en position de sécurité.

Caractéristiques et spécifications principales

• Couple du moteur et de la fonction de sécurité : 2.5 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : 3 points.
• Temps de course du moteur : 150 s / 90° ; temps de course de la fonction de sécurité : <25 s @ -20...50°C, <60 s @ -30°C.
• Puissance absorbée en mouvement : 1.3 W ; en position de repos : 0.6 W ; pour le dimensionnement des câbles : 2.6 VA.
• Angle de rotation : max. 95° ; réglage au moyen d’une butée mécanique.
• Le sens de rotation du moteur se sélectionne avec le commutateur L/R ; le sens d’action de la fonction de sécurité est déterminé par le montage L/R.
• Serre-arbre universel pour axe de 6...12.7 mm ; indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm² ; indice de protection IP42.
• Commande manuelle : non.
