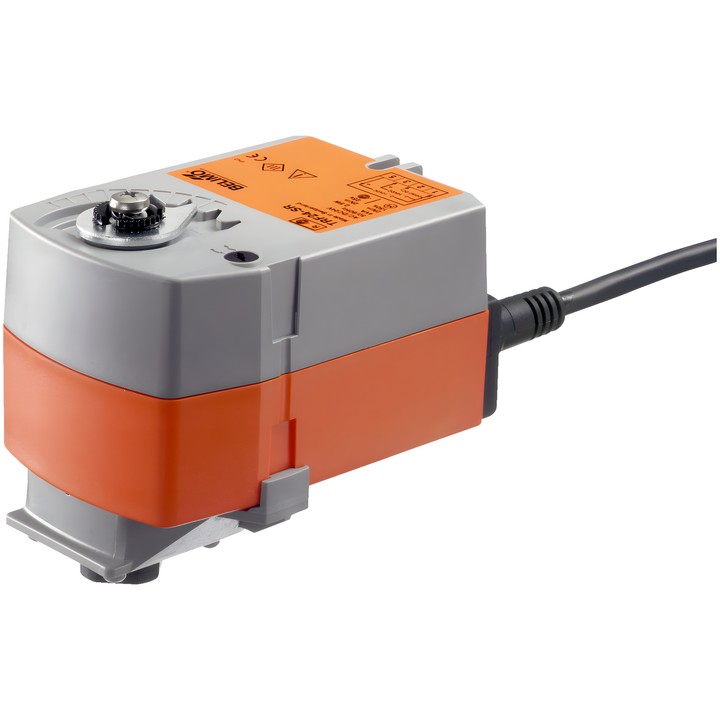

Belimo TRF230 - servomoteur rotatif pour vannes à boisseau sphérique

Belimo TRF230 – servomoteur pour vannes à boisseau sphérique

Servomoteur rotatif avec ressort de rappel. En fonctionnement, il place la vanne en position de travail et tend le ressort ; en cas d’interruption de l’alimentation, le ressort place la vanne en position de sécurité. Pour le sens d’action indiqué, il s’agit de la position NC : vanne fermée (A–AB = 0%). Pour les vannes à passage en L, la fiche technique indique A–AB = 100%.

Caractéristiques et paramètres principaux

• Couple du moteur et du ressort de rappel : 2.5 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz ; plage de tension : AC 85...265 V.
• Commande : Fermé/Ouvert.
• Temps de course du moteur : 75 s / 90° ; temps de course de la fonction de sécurité : <75 s / 90°.
• Consommation électrique en fonctionnement : 2.5 W ; en position de repos : 1.5 W ; puissance de dimensionnement des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm².
• Indicateur mécanique de position ; indice de protection IEC/EN : IP42.
• Température ambiante : -30...50°C ; humidité ambiante : max. 95% RH, sans condensation.

Le servomoteur se monte directement sur la vanne à boisseau sphérique à l’aide d’une vis. La position de montage par rapport à la vanne peut être choisie par incréments de 90°. L’appareil est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course.
