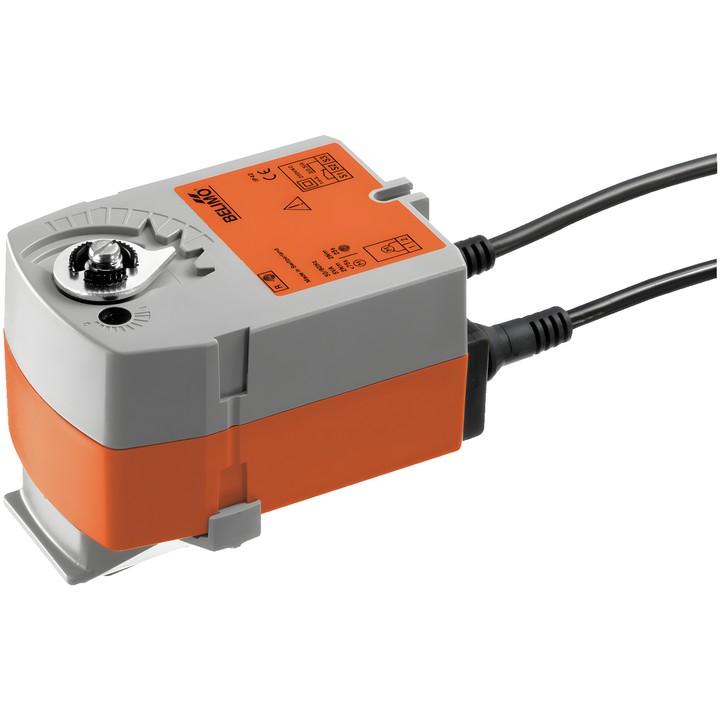

Belimo TRF230-S-O - servomoteur rotatif pour vannes à boisseau sphérique

Belimo TRF230-S-O – servomoteur pour vannes à boisseau sphérique

Le servomoteur rotatif déplace la vanne en position de fonctionnement tout en tendant le ressort de rappel. En cas de coupure de l’alimentation, le ressort place la vanne en position de sécurité : ouverte (NO, A–AB = 100%). Pour les vannes à passage en L, la documentation indique A–AB = 0%.

Caractéristiques et spécifications principales

• Couple du moteur et de la fonction de sécurité : 2.5 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Ouverture/Fermeture.
• Temps de course du moteur : 75 s / 90° ; temps de course de la fonction de sécurité : <75 s / 90°.
• Contact auxiliaire intégré 1x SPDT, réglable dans la plage 0...100%.
• Consommation : 2.5 W en mouvement, 1.5 W à l’arrêt ; puissance de dimensionnement pour le choix du câble : 5 VA.
• Câble d’alimentation et de commande : 1 m, 2x 0.75 mm² ; câble du contact auxiliaire : 1 m, 3x 0.75 mm².
• Indicateur mécanique de position et limiteur mécanique de l’angle de rotation.
• Indice de protection : IP42 ; température ambiante : -30...50°C.

Le servomoteur se monte directement sur la vanne à boisseau sphérique à l’aide d’une vis ; son orientation de montage par rapport à la vanne peut être choisie par pas de 90°. L’appareil est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course.
