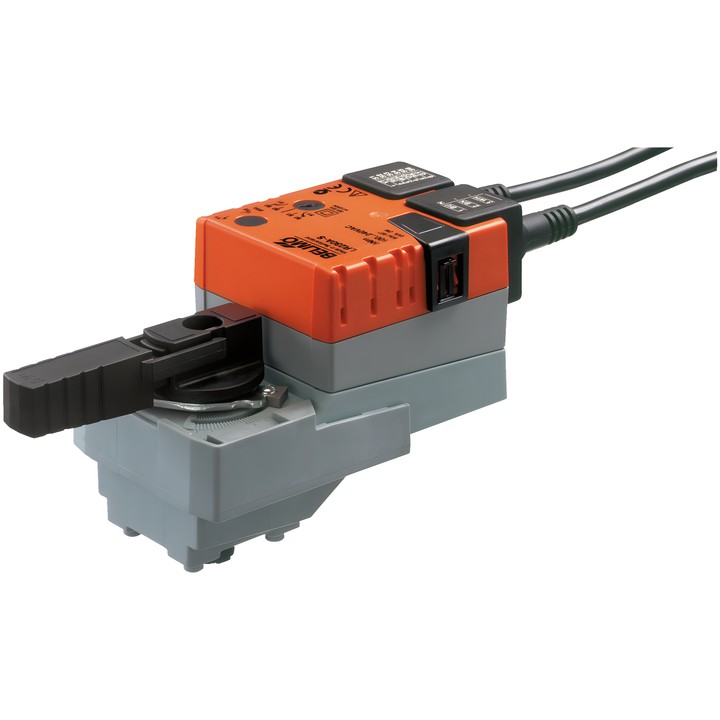

Belimo LR230A-S - servomoteur rotatif pour vannes à boisseau sphérique

Belimo LR230A-S - servomoteur rotatif pour vannes à boisseau sphérique

Belimo
571,73 zł
TTC
464,82 zł tax excluded

Servomoteur rotatif Belimo LR230A-S pour vannes à boisseau sphérique. Couple 5 Nm, tension nominale AC 100...240 V et commande Ouverture/Fermeture, 3 points.

Temps de course 90 s / 90°, contact auxiliaire intégré 1x SPDT et indice de protection IP54.

Livraison sous environ 14 jours
Partager

Belimo LR230A-S – servomoteur rotatif pour vannes à boisseau sphérique

Le servomoteur se monte directement sur une vanne à boisseau sphérique à l’aide d’une seule vis centrale. Il est doté d’une commande manuelle par bouton-poussoir avec possibilité de verrouillage, ainsi que de butées mécaniques de l’angle de rotation.

Caractéristiques et paramètres principaux

  • Couple moteur : 5 Nm.
  • Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
  • Commande : Ouverture/Fermeture, 3 points.
  • Temps de course du moteur : 90 s / 90°.
  • Contact auxiliaire intégré : 1x SPDT, réglage du point de commutation 0...100%.
  • Consommation en fonctionnement : 2 W ; au repos : 0.5 W ; pour le dimensionnement des câbles : 4 VA.
  • Raccordement de l’alimentation et de la commande, et raccordement du contact auxiliaire : chacun câble 1 m, 3x 0.75 mm².
  • Indicateur de position mécanique amovible ; angle de rotation réglable avec butées mécaniques.
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.

  • Marque
    Belimo
  • Référence
    LR230A-S
  • EAN13
    7630498112485

  • Tension AC/DC
    AC 100...240 V
  • Raccordement du contact auxiliaire
    Câble 1 m, 3x 0.75 mm²
  • Puissance absorbée (en mouvement)
    2 W
  • Consommation électrique (maintien)
    0.5 W
  • Puissance nominale
    4 VA
  • Raccordement de la commande d’alimentation
    Câble 1 m, 3x 0.75 mm²
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Contacts auxiliaires
    1x SPDT

Techniczna karta katalogowa

Téléchargement (1.24MB)

Instrukcja montażu

Téléchargement (630.56KB)

Techniczna karta katalogowa – LR230A-S

Téléchargement (1.24MB)

EU Declaration of Conformity – LR230A-S

Téléchargement (32.76KB)

Environmental Declaration – LR..

Téléchargement (72.68KB)
