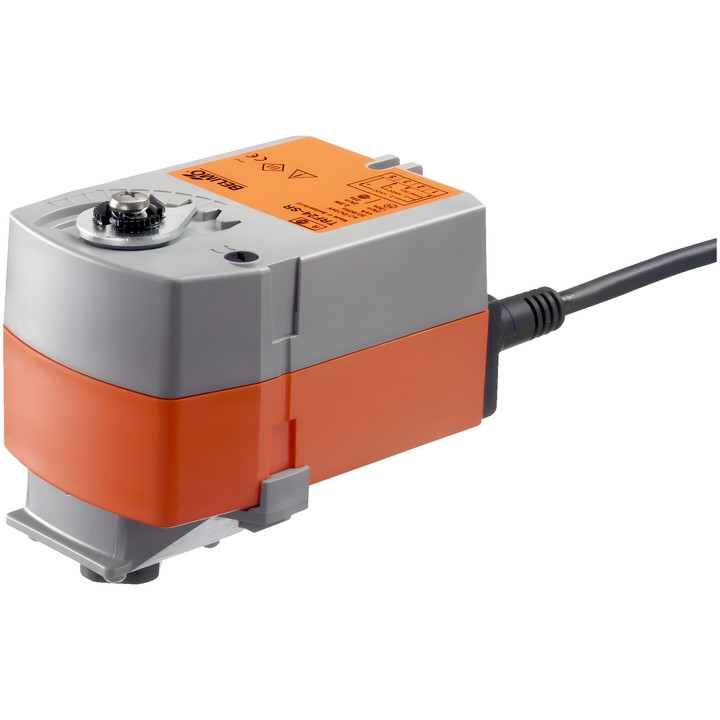

Belimo TRF24-SR - servomoteur rotatif pour vannes à boisseau sphérique

Belimo TRF24-SR – servomoteur rotatif pour vannes à boisseau sphérique

Le servomoteur positionne la vanne selon le signal de commande tout en tendant le ressort de rappel. En cas de coupure de l’alimentation, le ressort amène la vanne en position de sécurité NC (vanne fermée).

Caractéristiques et paramètres principaux

• Couple du moteur : 2.5 Nm ; couple de la fonction de sécurité : 2.5 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de tension nominale : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Commande modulante, Open/close, 3-point et communication MP-Bus ; 16 nœuds MP-Bus au maximum.
• Durée de course du moteur : 90 s / 90° ; plage réglable : 75...300 s.
• Durée de course de la fonction de sécurité : <25 s @ -20...50°C, <60 s @ -30°C.
• Consommation électrique en fonctionnement : 1.3 W ; au repos : 0.6 W ; pour le dimensionnement des câbles : 2.6 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Indicateur mécanique de position ; indice de protection IEC/EN : IP42.
• Température ambiante : -30...50°C.

L’appareil peut être monté directement sur la vanne à boisseau sphérique à l’aide d’une seule vis. Les paramètres peuvent être modifiés par une connexion filaire avec Belimo Assistant 2.
