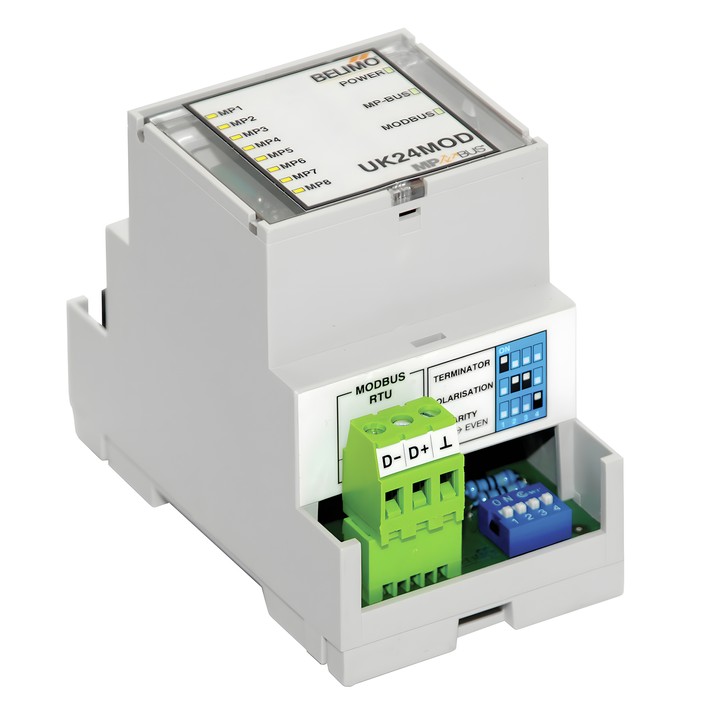

Belimo UK24MOD - passerelle MP vers Modbus RTU

Passerelle Belimo UK24MOD

UK24MOD permet de commander les servomoteurs raccordés à MP-Bus et de consulter leur état de fonctionnement via les registres Modbus RTU. L’affectation des appareils sur le réseau MP-Bus est détectée automatiquement et actualisée en continu.

Caractéristiques principales

• Interface MP-Bus / Modbus RTU (RS-485) ; jusqu’à 8 servomoteurs MP/MPL/MFT(2) ou BF-TopLine.
• Alimentation nominale : AC 24V, 50/60 Hz / DC 24V ; plage d’alimentation : AC / DC 21.6…26.4 V.
• Communication avec les servomoteurs : Belimo MP-Bus, Client-Server, 1200 Bd.
• Modbus RTU : fonctions prises en charge 3 et 6 ; vitesses 9'600, 19'200, 38'400, 76'800 Bd.
• Adresse Modbus : 1–247 ; parité NONE (1, 8, N, 2) ou EVEN (1, 8, E, 1), réglée par commutateurs DIP.
• Délai de réponse : 2…100 ms, réglé via un registre ; terminaison 150 Ω et polarisation 680 Ω réglées par commutateurs DIP.
• Bornes à vis enfichables pour l’alimentation, MP-Bus et Modbus RTU ; prise RJ12 pour connecter Belimo Assistant 2.
• Montage dans une armoire de commande sur un rail de 35 mm ; indice de protection IP20 ; température ambiante 0…+40° C.

Un capteur peut être raccordé à chaque servomoteur MP/MFT(2) : un capteur résistif passif PT1000, NI1000 ou NTC, un capteur actif avec sortie DC 0…10 V ou un contact de commutation. Les servomoteurs MPL ne disposent pas d’entrée capteur.
