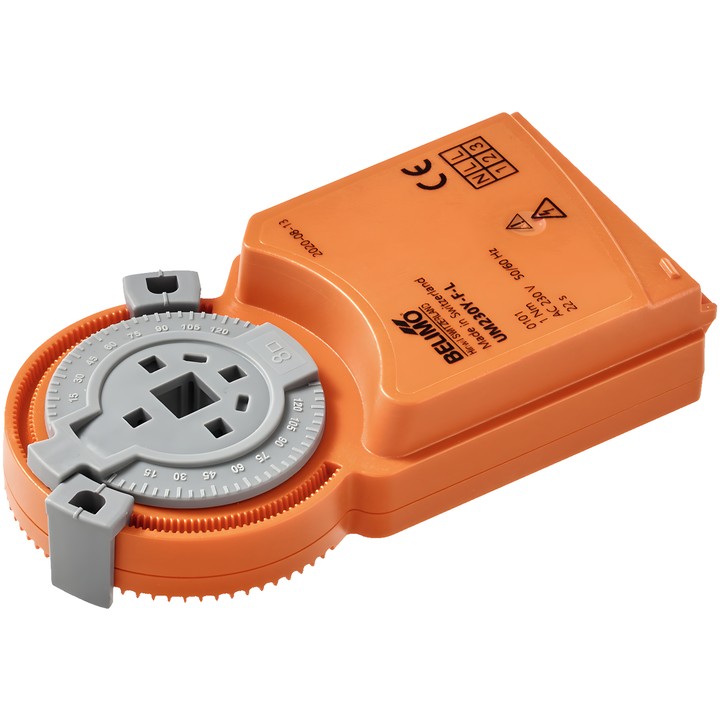

Belimo UM230Y-F-R.1 - servomoteur de registre

Belimo UM230Y-F-R.1 - servomoteur de registre

Belimo
452,64 zł
TTC
368,00 zł tax excluded

Servomoteur de registre Belimo UM230Y-F-R.1 avec un couple de 1 Nm, alimenté en AC 100...240 V. Compatible avec la commande Ouvert/Fermé et 3 points ; le temps de course est de 22 s / 90°.

Il possède une liaison par forme de 8x8 mm, un raccordement enfichable et un indice de protection IP20. Proposé en multipack de 100 pièces.

Produit indisponible
Partager

Prévenez-moi lorsque le produit est disponible

Intéressé par ce produit ? Communiquez-nous votre adresse email et nous informerons dès qu'il est disponible pour passer commande

Servomoteur de registre Belimo UM230Y-F-R.1

Servomoteur rotatif destiné aux registres d'air. Selon la documentation, il est prévu pour un montage en usine dans les équipements des installations techniques des bâtiments.

Caractéristiques principales

  • Couple : 1 Nm.
  • Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
  • Commande : Ouvert/Fermé, 3 points.
  • Temps de course du moteur : 22 s / 90° ; sens de déplacement : rotation à droite (cw).
  • Angle de rotation : 0...287.5° ; possibilité de limitation par une butée mécanique de fin de course.
  • Raccordement mécanique : liaison par forme de 8x8 mm.
  • Puissance absorbée en mouvement : 2 W ; au repos : 1.5 W ; puissance de dimensionnement : 4.5 VA.
  • Raccordement électrique : fiche ; connecteur Molex Mini-Fit Jr. 39303035. La prise côté câble n'est pas fournie.
  • Indice de protection IEC/EN : IP20 ; température ambiante : -30...50°C [-22...122°F].
  • Commande manuelle : Non.
  • Multipack : 100 pièces.

  • Marque
    Belimo
  • Référence
    UM230Y-F-R.1
  • EAN13
    7630498122569

  • Tension AC/DC
    AC 100...240 V
  • Puissance absorbée (en mouvement)
    2 W
  • Consommation électrique (maintien)
    1.5 W
  • Puissance nominale
    4.5 VA
  • Raccordement de la commande d’alimentation
    Fiche de raccordement (connecteur correspondant côté câble non fourni)
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP20
  • Indice de protection NEMA
    NEMA 1
  • Type de boîtier
    Type de boîtier UL 1
  • Commande manuelle
    Non
  • Temps de course (moteur)
    22 s / 90°
  • Température ambiante
    -30...50°C [-22...122°F]
  • Fiche de raccordement
    Connecteur Molex Mini-Fit Jr. 39303035
  • Couple
    1 Nm
  • Sens de déplacement – moteur
    rotation dans le sens horaire (cw)
  • Angle de rotation
    0...287.5°
  • Raccordement mécanique
    Liaison par forme 8x8 mm
