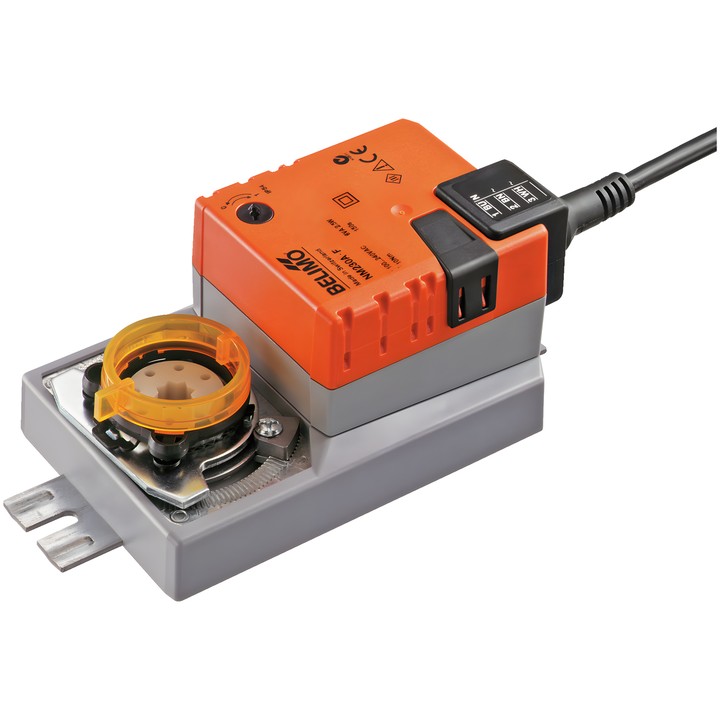

Belimo NM230A-F – servomoteur de registre

Servomoteur destiné à la régulation des registres d'air dans les installations techniques des bâtiments. Selon la fiche technique, il convient aux registres d'une surface allant jusqu'à env. 2 m².

Caractéristiques et paramètres principaux

• Couple : 10 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Fermé/Ouvert, 3 points.
• Temps de course du moteur : 150 s / 90° ; angle de rotation : max. 95°.
• Sens de déplacement sélectionné par le commutateur 0 (rotation à gauche) / 1 (rotation à droite).
• Accouplement à forme 8x8 mm ; montage direct sur l'axe du registre.
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; réglage de l'angle de rotation par des butées mécaniques des deux côtés.
• Indicateur de position mécanique enfichable.
• Puissance absorbée en fonctionnement : 2.5 W ; en position de repos : 0.6 W ; puissance de dimensionnement pour le choix des câbles : 5.5 VA.
• Raccordement de l'alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].
