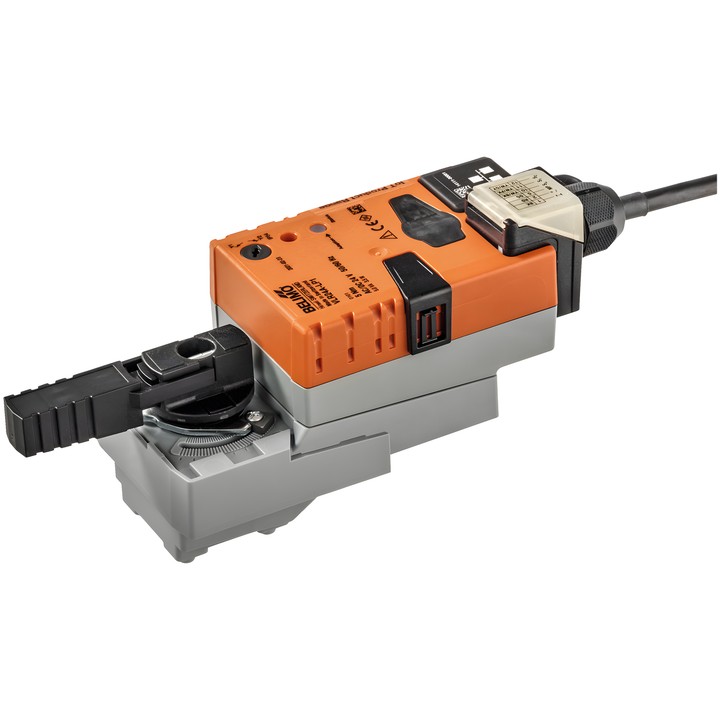

Servomoteur rotatif Belimo VLR24A-LP1
VLR24A-LP1 est un servomoteur rotatif communicant pour vannes à boisseau sphérique. Il peut être commandé via Cloud, BACnet/IP ou Modbus TCP. En mode hybride, la position est définie par un signal analogique et les interfaces de communication permettent de lire des points de données et d’écrire des points autres que le signal de commande.
Caractéristiques et paramètres principaux
- Couple : 5 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
- Plage de fonctionnement Y : 2...10 V ; plage variable : 0.5...10 V.
- Temps de course du moteur : 90 s / 90° ; temps de course réglable : 35...150 s.
- Communication : Cloud, BACnet/IP, Modbus TCP ; Ethernet 10/100 Mbit/s, TCP/IP et serveur Web intégré.
- Possibilité de raccorder deux capteurs et de convertir leurs signaux afin de les transmettre à un système de niveau supérieur.
- Manœuvre manuelle par bouton-poussoir avec possibilité de verrouillage ; butées mécaniques d’angle de rotation et indicateur mécanique de position.
- Puissance absorbée en fonctionnement : 3.5 W ; en position de repos : 3 W ; puissance pour le dimensionnement des câbles : 5 VA.
- Raccordement de l’alimentation et de la commande : câble 1 m, 6x 0.5 mm² ; raccordement Ethernet : prise RJ45.
- Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
La configuration est possible via le serveur Web intégré, l’interface de communication ou Cloud. Le montage sur la vanne à boisseau sphérique s’effectue à l’aide d’une vis centrale unique.
