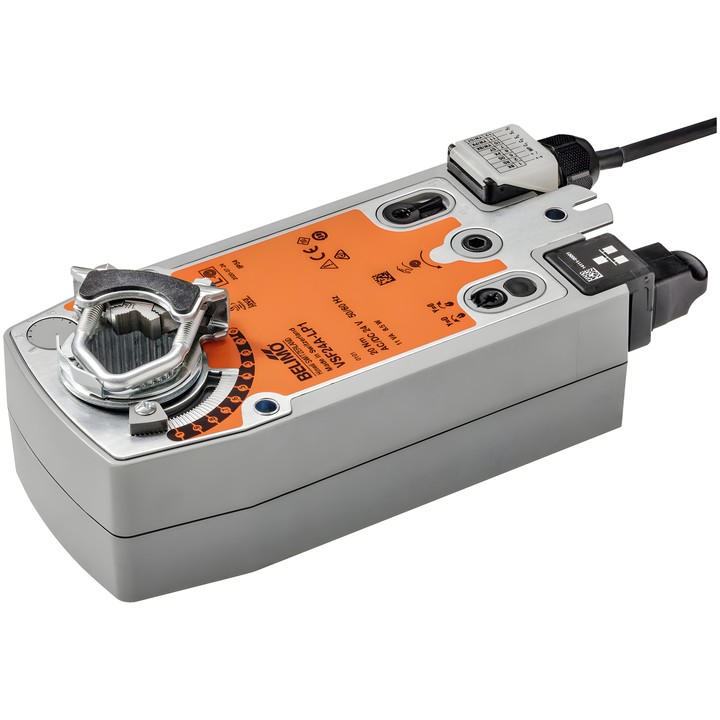

Belimo VSF24A-LP1 - servomoteur rotatif pour registres avec fonction de sécurité

Belimo VSF24A-LP1 – servomoteur pour registres

Servomoteur rotatif avec fonction de sécurité, destiné aux registres d’air d’une surface allant jusqu’à env. 4 m². Il peut être commandé via Cloud, BACnet/IP ou Modbus TCP. En mode hybride, la position est déterminée par un signal de commande analogique, tandis que les interfaces de communication permettent de lire les points de données.

Caractéristiques et paramètres principaux

• Couple du moteur : 20 Nm ; couple de la fonction de sécurité : 20 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; plage de fonctionnement Y variable : 0.5...10 V.
• Temps de course du moteur : 150 s / 90° ; temps de course du moteur réglable : 70...220 s.
• Temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : 95° ; réglable au moyen de butées mécaniques.
• Puissance absorbée en fonctionnement : 8.5 W ; en position de repos : 3.5 W ; puissance de dimensionnement pour le choix des câbles : 11 VA.
• Communication : Cloud, BACnet/IP, Modbus TCP ; Ethernet 10/100 Mbit/s, TCP/IP et serveur Web intégré.
• Possibilité de raccorder deux capteurs et de convertir leurs signaux pour les besoins d’un système supérieur.
• Réglage manuel au moyen d’une manivelle et d’un interrupteur de verrouillage ; indicateur mécanique de position.
• Serre-tige universel pour arbre de 10...25.4 mm ; raccordement de l’alimentation et de la commande : câble de 1 m, 6x 0.5 mm² ; raccordement Ethernet : prise RJ45.
• Indice de protection : IP40 ; température ambiante : -30...50°C [-22...122°F].
