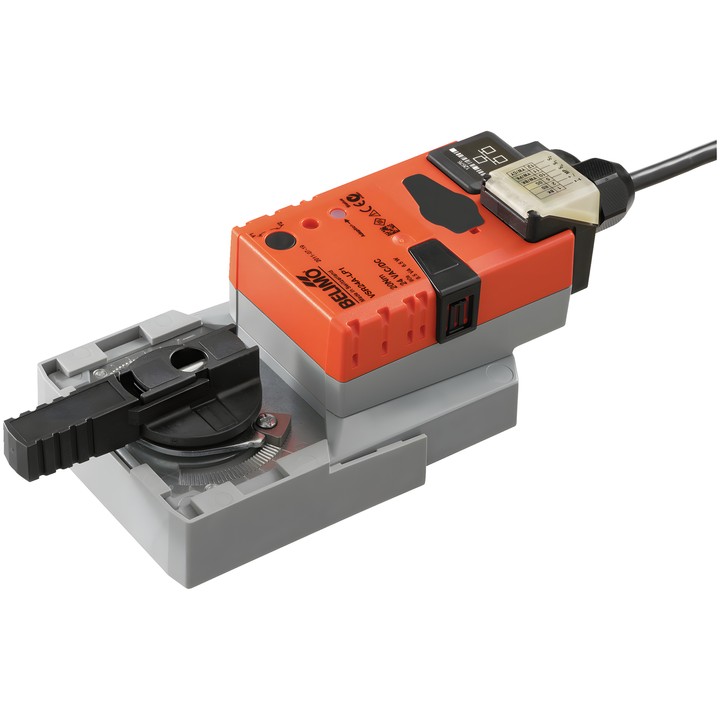

Belimo VSR24A-LP1 - servomoteur rotatif pour vannes à boisseau sphérique

Belimo VSR24A-LP1 – servomoteur rotatif pour vannes à boisseau sphérique

Servomoteur communicant prenant en charge Cloud, BACnet/IP et Modbus TCP. En mode hybride, il reçoit un signal de commande analogique, tandis que les interfaces de communication permettent de lire des points de données et d’écrire des points autres que le signal de commande. L’appareil permet également de raccorder deux capteurs et de convertir leurs signaux pour les transmettre au système de niveau supérieur.

Principales caractéristiques et paramètres

• Couple : 20 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; plage de fonctionnement Y configurable : 0.5...10 V.
• Temps de course : 90 s / 90° ; temps de course réglable : 90...350 s.
• Consommation en fonctionnement : 6 W ; au repos : 1.25 W ; puissance pour le dimensionnement des câbles : 8 VA.
• Communication via Cloud, BACnet/IP et Modbus TCP ; Ethernet 10/100 Mbit/s, TCP/IP et serveur Web intégré.
• Raccordement de l’alimentation et de la commande : câble 1 m, 6x 0.5 mm² ; raccordement Ethernet : prise RJ45.
• Commande manuelle par bouton avec possibilité de verrouillage ; butées mécaniques de l’angle de rotation et indicateur mécanique de position.
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Le montage direct sur la vanne à boisseau sphérique s’effectue à l’aide d’une seule vis centrale. La position par rapport à la vanne peut être sélectionnée par incréments de 90°. L’adaptation de la plage de course peut être déclenchée à l’aide d’un bouton.
