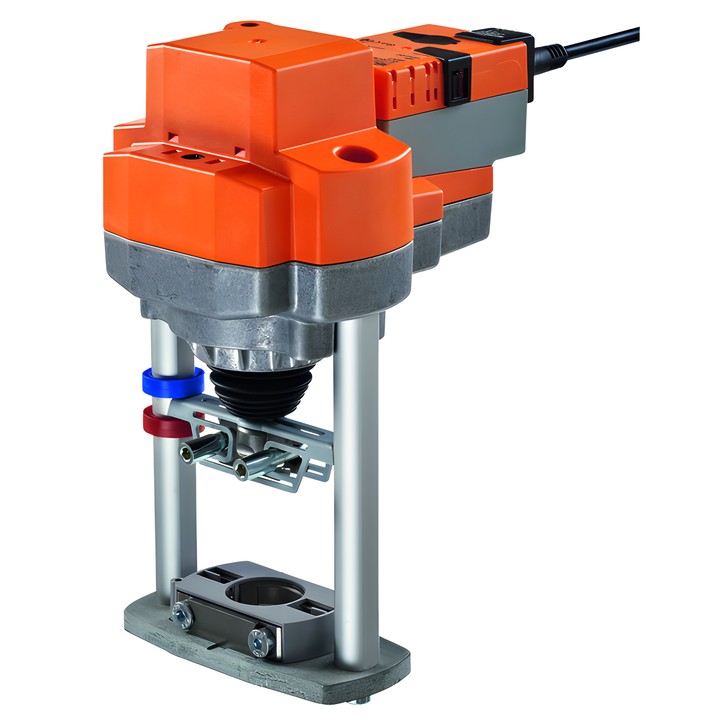

Belimo RV24A-SZ - servomoteur linéaire pour vannes à siège

Servomoteur linéaire Belimo RV24A-SZ

RV24A-SZ est un servomoteur modulant pour vannes à siège 2 voies et 3 voies. Le signal de commande Y détermine la position du servomoteur, tandis que le signal de recopie U permet la lecture électrique de la position.

Caractéristiques principales

• Force de poussée : 4500 N ; course : 50 mm ; temps de course : 150 s / 50 mm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de fonctionnement Y : 0.5...10 V ; signal de recopie de position U : 0.5...10 V, max. 0.5 mA.
• Consommation électrique en fonctionnement : 6 W ; en position de repos : 1.5 W ; puissance de dimensionnement des câbles : 11 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; indice de protection NEMA/UL : NEMA 2.
• Température ambiante : 0...50°C ; humidité ambiante : max. 95% RH, sans condensation.

Montage et fonctionnement

Le servomoteur se monte directement sur la vanne à l’aide de mâchoires de serrage profilées. Il peut pivoter de 360° sur le col de la vanne. Un bouton-poussoir permet la commande manuelle et un commutateur le changement du sens de déplacement. L’adaptation à la plage mécanique s’effectue à la première mise sous tension ; elle peut également être lancée avec le bouton-poussoir. Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position de fin de course.
