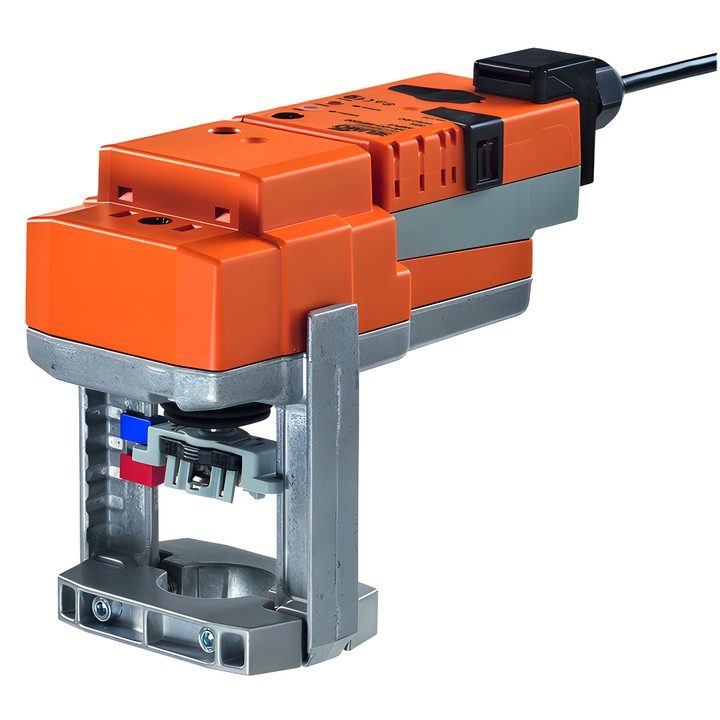

Belimo SV24A-SZ-TPC - servomoteur linéaire pour vannes à siège

Belimo SV24A-SZ-TPC

Servomoteur linéaire à commande analogique pour vannes à siège 2 voies et 3 voies. Le signal de commande Y détermine la position du servomoteur, tandis que la tension de retour U permet une indication électrique de la position.

Caractéristiques et paramètres principaux

• Force du servomoteur : 1500 N ; course : 20 mm ; durée de course : 150 s / 20 mm.
• Tension nominale : AC/DC 24 V ; plage de tension : AC 19.2...28.8 V / DC 21.6...28.8 V ; fréquence : 50/60 Hz.
• Plage de commande Y : 0.5...10 V ; signal de retour de position U : 0.5...10 V, max. 0.5 mA.
• Puissance absorbée en fonctionnement : 2 W ; en position de repos : 1.5 W ; puissance de dimensionnement des câbles : 3.5 VA.
• Raccordement de l’alimentation et de la commande : bornes avec câble de 1 m, 4x 0.75 mm² ; borne 4 mm².
• Manœuvre manuelle par bouton-poussoir avec possibilité de verrouillage ; adaptation manuelle ou automatique à la première mise sous tension.
• Indication mécanique de la course ; sens de déplacement modifiable par commutateur.
• Indice de protection IP54 ; NEMA 2 ; enveloppe UL Enclosure Type 2.
• Température ambiante : 0...50°C ; humidité ambiante : max. 95% RH, sans condensation.

Le montage direct sur une vanne à siège s’effectue à l’aide de mâchoires de serrage. Le servomoteur peut pivoter de 360° sur le col de la vanne. L’appareil est conçu pour les installations fixes de chauffage, ventilation et climatisation.
