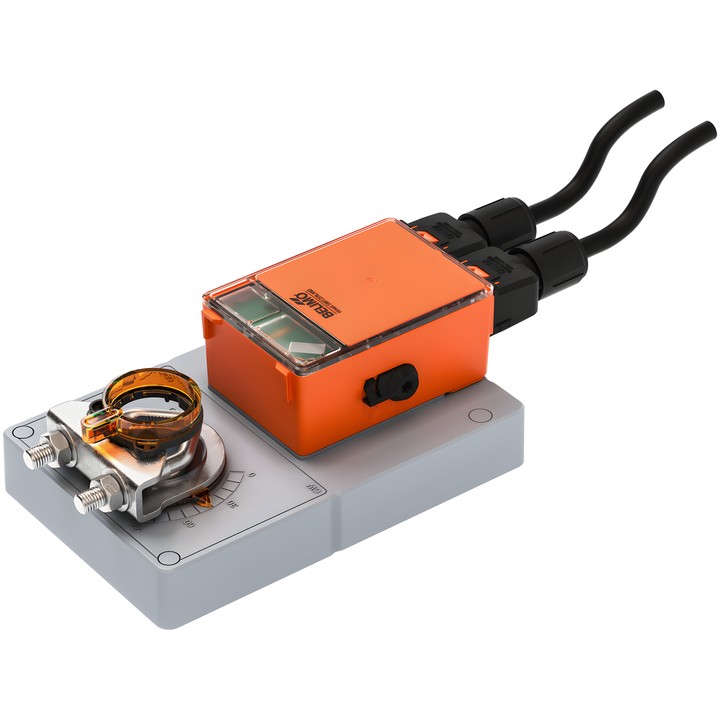

Belimo GMC24S.2A - servomoteur de registre 40 Nm

Servomoteur de registre Belimo GMC24S.2A

Servomoteur destiné à la régulation des registres dans les installations techniques des bâtiments. Fonctionne sous AC/DC 24 V et est commandé en mode ouverture/fermeture. Les paramètres de l’appareil peuvent être modifiés avec Belimo Assistant 2, sans fil via NFC ou par une connexion filaire.

Principales caractéristiques et paramètres

• Couple moteur : 40 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de tension nominale : AC 19.2...28.8 V / DC 19.2...28.8 V.
• Commande : ouverture/fermeture.
• Temps de course du moteur : 35 s / 90° ; temps de course réglable : 35...150 s.
• Sens de rotation du moteur : horaire (cw) ; modifiable avec Belimo Assistant 2.
• Angle de rotation : max. 95° ; limitation électronique possible des deux côtés avec Belimo Assistant 2.
• 2 contacts auxiliaires intégrés : 2x SPST (Single Pole, Single Throw) ; points de commutation configurables avec Belimo Assistant 2.
• Bride d’axe universelle réversible : 12...26.7 mm.
• Manœuvre manuelle par levier latéral verrouillable.
• Câbles de raccordement FRNC (sans halogène) amovibles : alimentation/commande 1 m 3x 0.5 mm² [21 AWG], contacts auxiliaires 1 m 4x 0.75 mm² [19 AWG].
• Indication de fonctionnement par LED verte ; interface NFC.
• Puissance consommée en fonctionnement : 4 W ; en position de repos : 0.3 W ; pour le dimensionnement des câbles : 8 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Protective Extra-Low Voltage (PELV).
