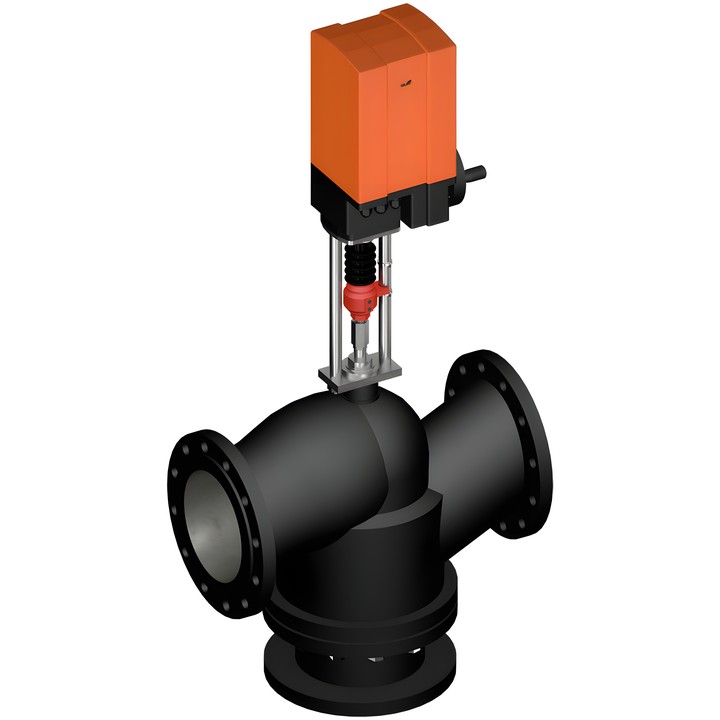

Belimo H7200+GV122303T - Vanne à soupape 3 voies avec servomoteur

Belimo H7200+GV122303T

Vanne à soupape 3 voies avec servomoteur et raccordement à brides. La fiche technique H7..W..-S7 décrit une série de vannes destinée aux circuits d’eau fermés et à la régulation côté eau des installations de ventilation et de chauffage. Les paramètres ci-dessous sont issus de la documentation de la série ; la fiche ne fournit pas de jeu de paramètres distinct pour SKU H7200+GV122303T.

Caractéristiques confirmées de la série H7..W..-S7

• Vanne 3 voies à brides, PN 16 ; raccordement à brides selon ISO 7005-2.
• Fluide : eau ou eau glycolée jusqu’à 50% vol. max. ; température du fluide -10...120°C [14...248°F]. Le chauffage de la tige est requis dans la plage -10...2°C.
• Caractéristique de débit : linéaire sur la voie de régulation A – AB et le by-pass B – AB (VDI/VDE 2173).
• Matériaux : corps EN-GJL-250 (GG 25) avec revêtement de protection ; obturateur, tige et siège en acier inoxydable ; joint de tige en EPDM.
• Montage autorisé de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit.
• La vanne et le servomoteur à longue course sont livrés prémontés.

Dans le tableau des types, la fiche H7..W..-S7 indique pour H7200W630-S7 : DN 200, Kvs 630 m³/h, course 65 mm, PN 16 et Sv min. 30. Le tableau n’identifie pas ce type comme SKU H7200+GV122303T.
