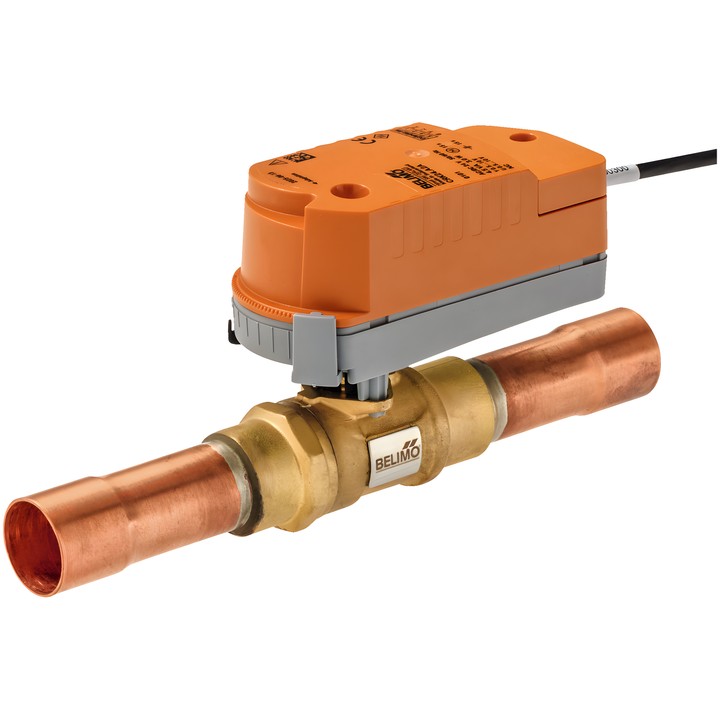

Belimo X8016M.11A23 - Vanne de régulation 2 voies pour fluides frigorigènes

Belimo X8016M.11A23

Vanne de régulation 2 voies destinée à réguler le débit de fluide frigorigène, équipée d’un servomoteur rotatif et d’une fonction de fermeture d’urgence avec SuperCap.

Caractéristiques et paramètres principaux

• Kvs : 1.2 m³/h ; caractéristique de débit : à pourcentage égal (VDI/VDE 2173).
• Raccordement de tuyauterie : manchon intérieur à braser ODF 16-16 mm ; PN 50.
• Pression de service maximale ps : 5000 kPa ; pression différentielle maximale ∆pmax : 3500 kPa.
• Étanchéité : air-bubble tight, taux de fuite A (EN 12266-1).
• Fluides frigorigènes : CFC, HFC, HFO et R290 ; convient aux fluides frigorigènes de classe de sécurité A3 (ISO 817).
• Alimentation : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz ; plage de tension : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Commande modulante : plage de fonctionnement Y 0.5...10 V ; signal de retour de position U 0.5...10 V.
• Consommation électrique en fonctionnement : 2.5 W ; en position de repos : 0.5 W ; pour le dimensionnement du câble : 5 VA.
• Temps de rotation du moteur : 15 s / 90° ; temps de rotation en mode d’urgence : 15 s / 90°.
• Raccordement électrique : câble 3 m, 4x 0.34 mm² ; indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...50°C [-22...122°F], sans rayonnement.
• Corps : laiton CW617N ; élément de fermeture : acier inoxydable AISI 316L.
• Orientation de montage autorisée : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Le débit est possible dans les deux sens.
• Longueur L : 180 mm ; poids : 0.45 kg.

En cas d’utilisation avec des fluides frigorigènes inflammables, l’utilisateur doit vérifier l’adéquation du produit à l’installation concernée.
