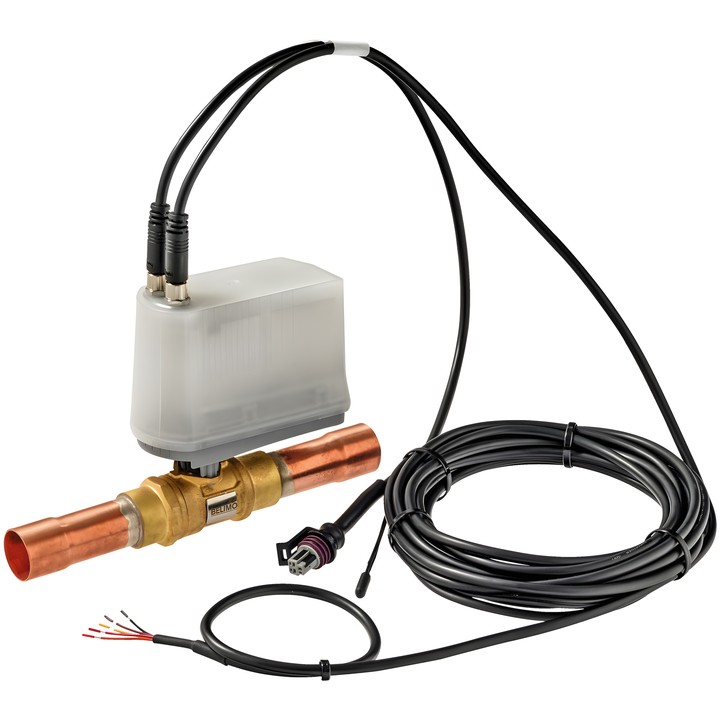

Belimo X8016M.21AA4 - vanne d’expansion 2 voies

Belimo X8016M.21AA4 – vanne d’expansion

Vanne d’expansion 2 voies avec régulateur de surchauffe intégré et fonction de fermeture de sécurité avec SuperCap. La vanne est conçue pour les pompes à chaleur électriques fixes, les systèmes de climatisation et les déshumidificateurs. En cas d’utilisation de fluides frigorigènes inflammables, l’utilisateur doit vérifier l’adéquation du produit à l’installation concernée.

Principales données techniques

• Fluides frigorigènes : CFC, HFC, HFO et R290 ; compatible avec les fluides de classe de sécurité A3 (ISO 817).
• Puissance frigorifique : 200 kW pour R134a à Tc = 50°C, Te = 5°C, SC = SH = 5 K.
• Raccordement de tuyauterie : emboîture à braser intérieure ODF 16-16 mm ; PN 50.
• Alimentation nominale : AC/DC 24 V ; puissance absorbée en fonctionnement 1.5 W, 2.6 VA pour le dimensionnement des câbles.
• Signal de retour : Modbus ou analogique 0...10 V.
• Temps de fonctionnement du moteur : 20 s / 90° ; temps de fonctionnement de la fonction de sécurité : 15 s / 90°.
• Pression de service admissible ps : 5000 kPa ; différence de pression maximale ∆pmax : 3500 kPa.
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...50°C [-22...122°F], sans effet du rayonnement.
• Caractéristique de débit : à pourcentage égal (VDI/VDE 2178) ; étanchéité : air-bubble tight, taux de fuite A (EN 12266-1).
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Corps : laiton CW617N ; élément de fermeture : acier inoxydable AISI 316L.
• Position de montage : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit.
• Poids : 0.59 kg ; dimension L selon le tableau du fabricant : 180 mm.

Les câbles ne sont pas inclus dans la livraison ; le fabricant prescrit d’utiliser uniquement des câbles Belimo Z-C24X4...
